节气门后进气压力/温度传感器

节气门后进气压力/温度传感器的外形如图4-10所示，其工作原理如图4-11所示。

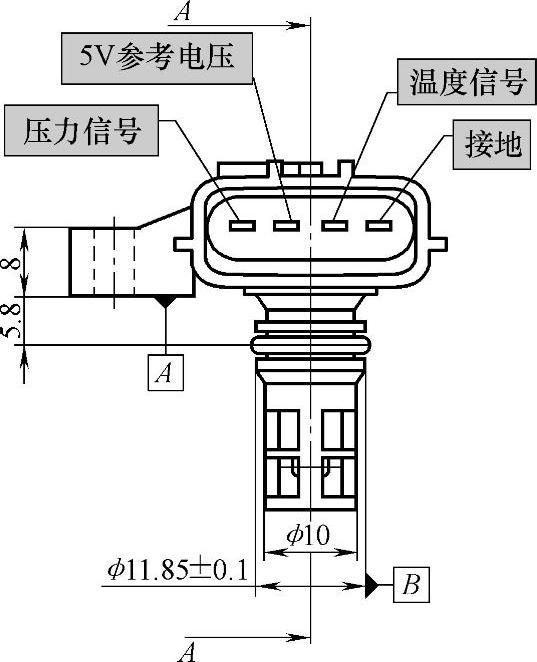

图4-10 节气门后进气压力/温度传感器外形示意

图4-11 节气门后进气压力/温度传感器原理

作用：通过测量巾冷后空气的压力、温度，结合发动机转速、排量、充气效率，利用速度密度法即可计算出进气流量。

安装要求：该零件要求安装在电子节气门下游的进气管上，安装时尽可能让传感器温度、压力探头置于混合气气流中，以测量出正确的值。
