三、液位显示器

由于LNG液化气加气站较少，因此，LNG载货汽车在行驶途中，当LNG气体用完以后补充加气比较困难，所以在汽车行驶中，驾驶人需要随时了解LNG载货汽车气瓶里的LNG储量，以避免因缺LNG而造成汽车无法行驶的现象。而LNG载货汽车LNG储量的显示，往往通过液位显示器来表示，现在普遍采用数字显示液位器结构形式。通过数字显示液位器，能随时了解LNG载货汽车行驶途中气瓶里的储气量，同时也能直观地了解气瓶的压力。数字显示液位器的结构及主要功能如图2-25所示。

电容变送器将电容信号转化成电信号，传递给液位显示表。

注意：气瓶的液位显示器精度不得低于气瓶有效容积的10%，并且要求在气瓶中介质余量为5%～10%时，就显示为空瓶。

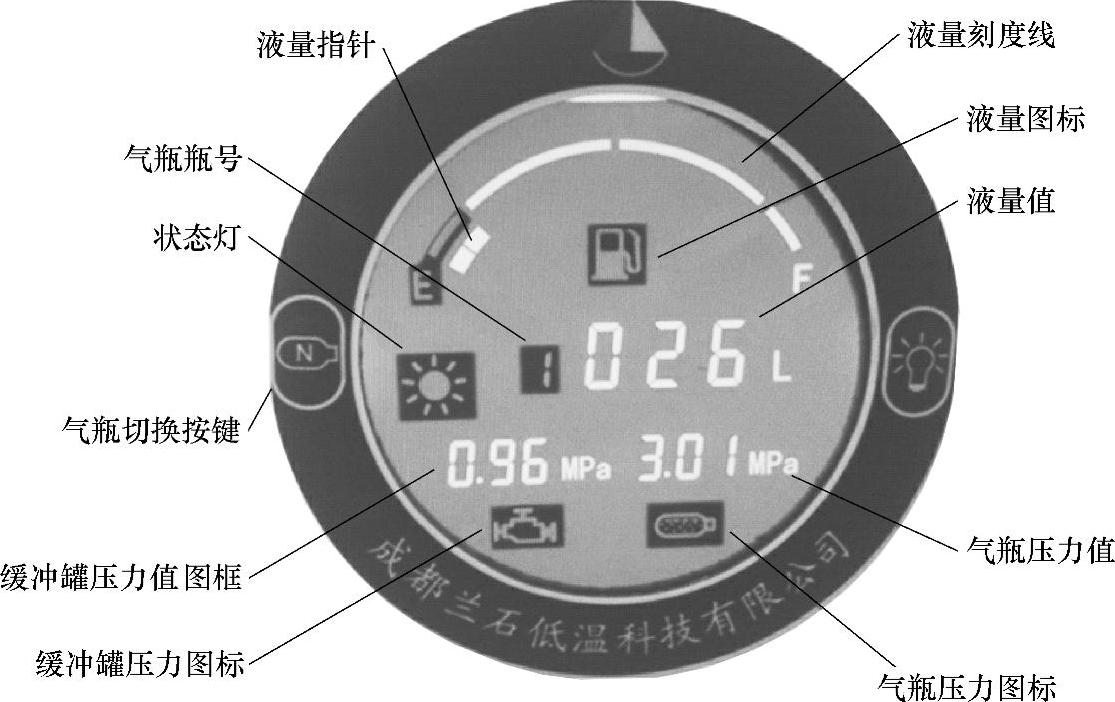

图2-25 数字显示液位器

液量指针——直观地表征气瓶储存液量 液量刻度线——表征气瓶储存总液量

液量值——表征气瓶当前储存液量 状态灯——气瓶储量报警显示

液量图标——燃料显示 气瓶瓶号图框——表示不同气瓶编号

气瓶切换按键——可以切换不同的气瓶，以显示气瓶储量

缓冲罐压力值图框——表示缓冲罐压力数值，单位为MPa

缓冲罐压力图标——表示缓冲罐示意形状 气瓶压力值——表示气瓶压力数值，单位为MPa

气瓶压力图标——表示气瓶示意形状
