冷却液温度传感器

冷却液温度传感器装在发动机温度最高的冷却液出口处，一般装在节温器座上。冷却液温度传感器的安装如图4-13所示。

冷却液温度传感器向发动机控制单元提供一个温度变化的模拟量信号，它由控制单元提供对于5V控电制源单，元返非回常控重制要单，元因的为信发号动为机1在.3不～同3.的8V工的作线温性度变下化有信不号同。的冷工却作液方温法度。传感器的信号

冷却液温度传感器的T作使用温度范围为40～130℃。

作用：主要用于测量发动机冷却液的温度，从而精确控制天然气的供给量。

工作原理：把温度信号转化为电压信号（温度升高，电压减小，二者之间成反比线性关系），然后传送给ECM，南其进行相关比较，运算后控制执行器的动作。

ECM根据冷却液温度修正点火提前角、空燃比及怠速转速等参数，同时在冷却液温度失控的情况下限制发动机的功率，从而保护发动机。

安装要求：牢固安装在发动机上指定位置，拧紧力矩为15～20N.m。

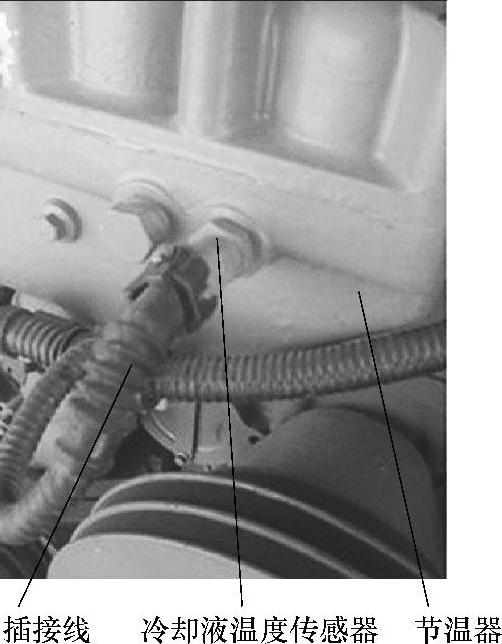

图4-13 冷却液温度传感器的安装示意
