七、电子加速踏板

电子加速踏板的外形如图4-15所示。

电子加速踏板通过了解驾驶人的意愿进而了解发动机的负荷状况。它安装于驾驶室内加速踏板上。

工作原理：把发动机的负荷信号转变为电信号（负荷越高，电压越大）然后把此信息传送给ECM由其进行相关比较和计算后，发出指令控制相关的执行器。

作用：驾驶人通过电子加速踏板驱动和控制发动机运行工况，其信号反映驾驶人的实际动力需求。

安装要求：该加速踏板为接触式电子加速踏板，安装时注意应将加速踏板布置在防油、防水、防电磁十扰等条件较好的地方。为防止整车电磁十扰影响电子加速踏板传递给ECM的信号，要求电子加速踏板至整车接口信号线必须使用屏蔽线，并且屏蔽层要接地牢同可靠。

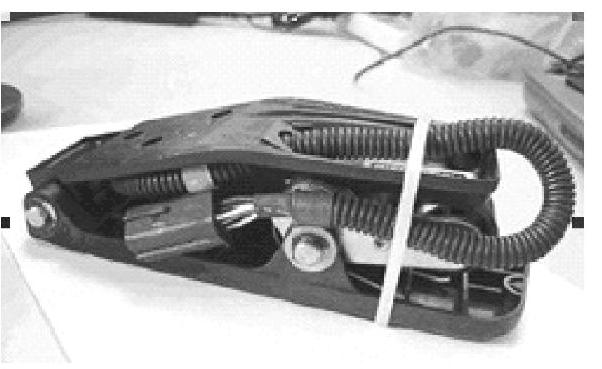

图4-15 电子加速踏板的外形
