二、电容变送器

二、电容变送器

电容变送器的外形如图2-22所示。电容变送器将采集到的传感器电容信号送至处理器进行计算，最后把处理好的信号传送到显示器进行显示，达到实时跟踪液位变化的效果。

变送器电源线接通后，变送器电源指示灯亮，变送器自动进入自检，3s后状态指示灯熄灭，表示自检通过。指示灯不熄灭，表示自检未通过。自检结束后，变送器自动进入气瓶数据采集进程。

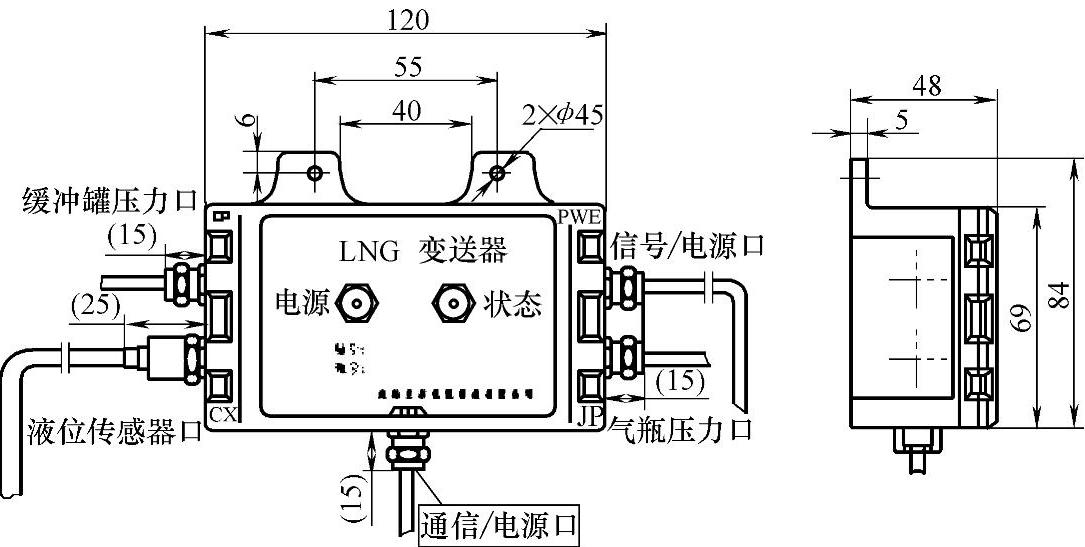

图2-22 电容变送器

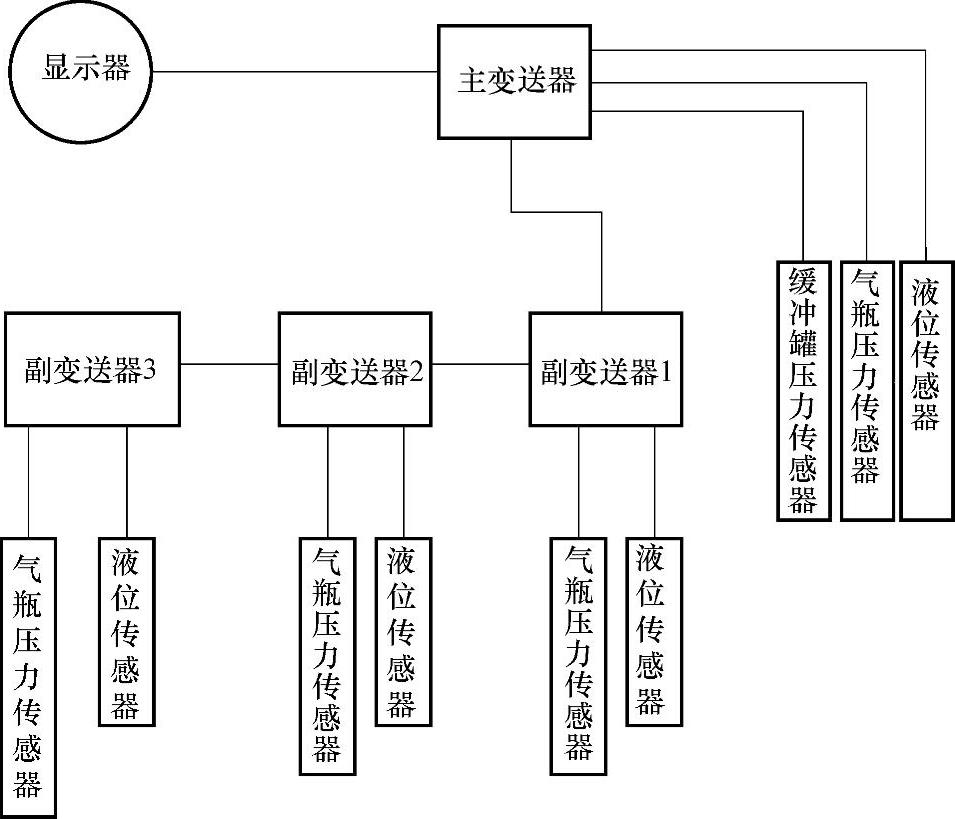

变送器的工作原理如图2-21所示，图中分别设置了一个主变送器、三个副变送器，一个变送器对应一个气瓶。

若是两个以上气瓶的LNG载货汽车，则每个气瓶设置有一个变送器，分为主变送器、副变送器，每个变送器必须与相应的气瓶瓶号对应连接，不可装反。变送器应装在相对应的气瓶或气瓶框架上，如图2-23所示。

变送器分为压力变送器和差压变送器两类。压力变送器除可测量压力外，还可以测量设备内的液位。在常压容器测量液位时，需用一台压力变送器即可。当测量受压容器液位时，可用两台压力变送器，即测量下限一台，测量上限一台，它们的输出信号可进行减法运算，即可测出液位。

也可选用差压变送器。在容器内液位与压力值不变的情况下它还可以用来测量介质的密度。压力变送器的测量范围可以设置得很宽，从绝对0开始到100MPa。

差压变送器除了测量两个被测量压力的差压值外，它还可以配合各种节流元件来测量流量，还可以直接测量受压容器的液位和常压容器的液位以及压力和负压。

差压变送器的基本原理：将一个空间用敏感元件（多用膜盒）分割成两个腔室，分别向两个腔室引入压力时，传感器在两方压力共同作用下产生位移（或位移的趋势），这个位移量和两个腔室压力差（差压）成正比，这个位移信号可转换成可以反映差压大小的标准信号输出。

变送器工作原理如图2-24所示。

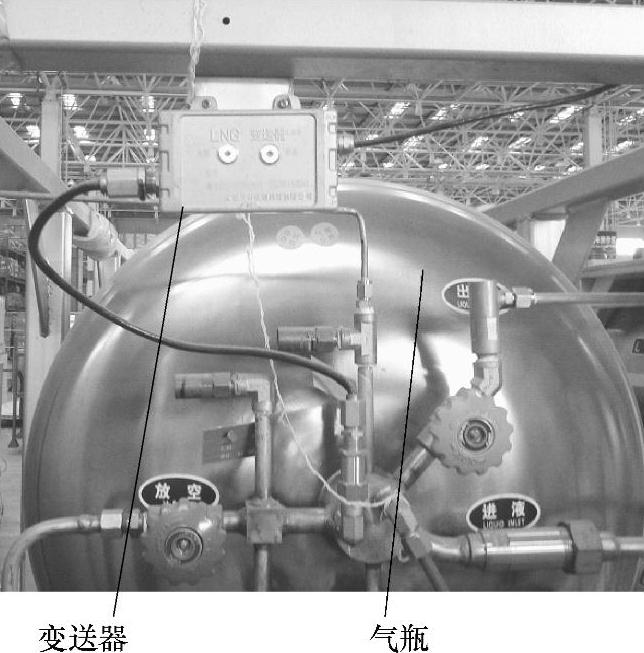

图2-23 变送器的安装

图2-24 变送器工作原理
