三、齿轮传动系统

LNG发动机齿轮系由凸轮轴齿轮、曲轴齿轮、机油泵齿轮、惰齿轮及空压机齿轮组成，如图3-28所示。

齿轮系的齿轮上都有标记，装配时，旋转曲轴，使发动机第一缸处于上止点位置，凸轮轴上“00”标记与曲轴上“0”标记对准，其他齿轮直接装配。

正时齿轮系的传动是发动机乃至汽车噪声的主要噪声源之一，齿轮加工精度的优劣、齿轮侧隙的大小，会直接影响到发动机的噪声大小，同时还会对配气相位的准确性和气门密封带来很大的影响。同时由于齿轮侧隙增大，齿轮传动中会产生很大的冲击力，对齿轮的强度也会带来很大的影响。

齿轮系的作用是确保发动机的配气准确，供气（点火）正时，同时，驱动机油泵保证发动机润滑，驱动空气压缩机运转，产生汽车驻车制动动力。

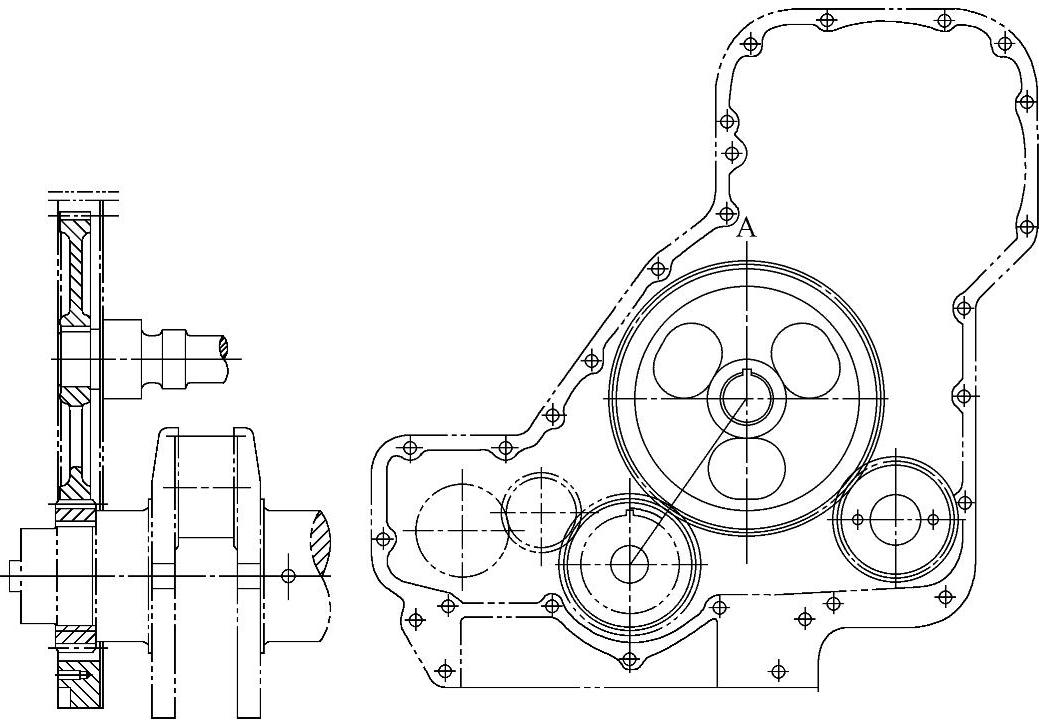

图3-28 齿轮传动系示意

齿轮室用合金灰铸铁铸造而成，齿轮采用合金钢锻造或者优质球墨铸铁铸造而成。
