一、阈值分割

阈值分割生成蒙版的过程如图2.12 所示。

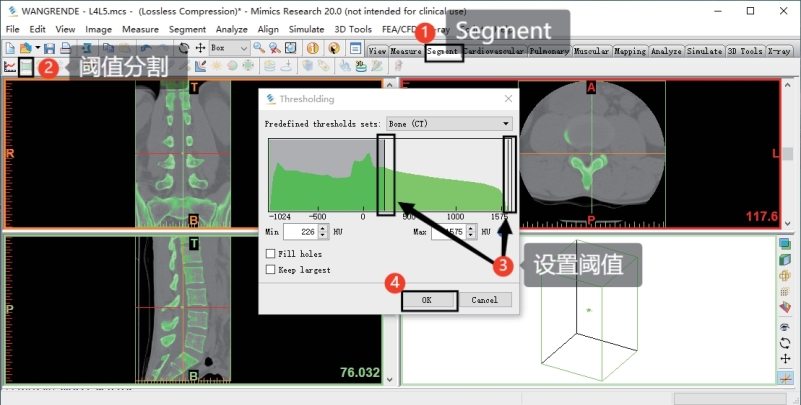

图2.12　阈值分割生成蒙版

【操作步骤】

1.设置阈值

单击菜单“Segment”→“Thresholding”按钮，或直接单击工具栏“Thresholding”按钮，弹出设置阈值对话框，如图2.13所示。该对话框中显示了切片图像的灰度直方图，通过用鼠标拖动阈值上、下限直线，或直接在“Min”“Max”选项框中填入确定值来设置阈值。

MIMICS 已设置一些常用的阈值。例如，当前骨骼CT 切片的阈值“Bone（CT）”下限值是226，上限值是1612，如图2.13 所示。

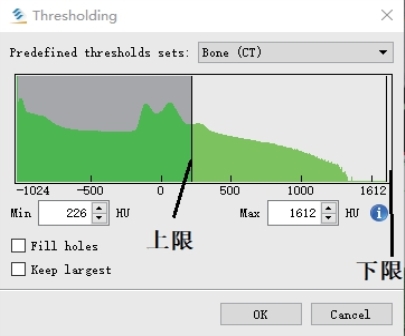

图2.13　设置阈值对话框

2.分割结果显示

在三视图中可预览相应阈值的分割结果。此时，可在工程管理窗口看到相应的蒙版，如图2.14（a）所示，在其中可查看该蒙版对应的上、下限阈值。单击3D 工具条中的“Toggle mask 3D preview”按钮，可在3D 视图中查看根据该蒙版计算所得的3D 模型，如图2.14（b）所示。

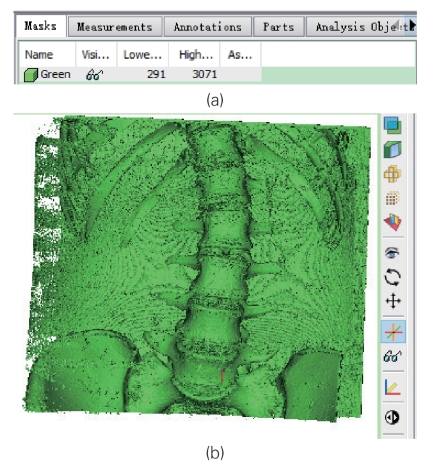

图2.14　蒙版模块（a）及对应3D 模型（b）

此外，如果CT 数据包括整条脊柱，而仅需要处理部分节段的椎骨，如仅需要处理腰段脊柱，可以直接在任意视图中拖动视图窗口边缘，来设置感兴趣区域。如图2.15 所示，仅对窗口内的部分进行阈值分割。这样，在CT 切片数据量大的情况下，可以减少要处理的数据，从而提高处理速度。

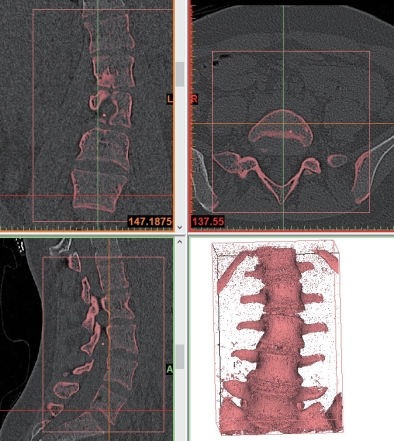

图2.15　感兴趣区域
