二、零件文件界面

新建或打开零件文件后，进入SOLIDWORKS 的零件文件用户界面，如图4.4 所示。界面中央的绘图区是进行零件设计、制作装配体的窗口。界面顶部的菜单栏中包含SOLIDWORKS 的所有按钮。位于界面底部的状态栏显示当前正编辑内容的状态等信息。界面左侧是设计树、属性管理器、显示管理器等配置窗口，包含了相关的设计信息，提供了激活的零件、装配体的大纲视图，从中可查看模型的构造情况，记录模型中各要素的参数信息和相互关系，以及模型、特征和零件之间的约束关系。

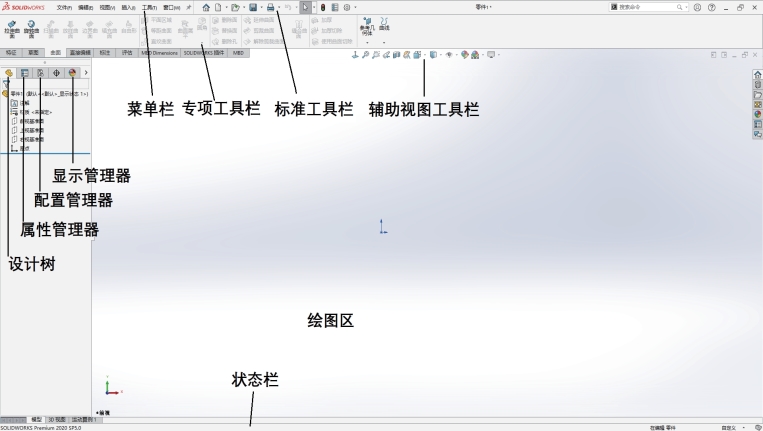

图4.4　SOLIDWORKS 零件文件用户界面

SOLIDWORKS 具有功能丰富的工具栏，因界面窗口有限不能显示所有工具栏。默认显示的是常用的工具，其中标准工具栏中包括“新建”“打开”“保存”等基本的文件操作按钮。辅助视图工具栏中包括“显示/隐藏”“剖面”“显示上一视图”“显示类型设置”和“视图定向”等关于显示的功能按钮。专项工具栏包含进行草图绘制、特征编辑、修改的按钮。可以根据实际情况设置所需工具栏及其按钮按钮。

在菜单栏中单击“工具”→“自定义”按钮，将弹出“自定义”对话框，如图4.5 所示。在其中的“工具栏”页面下勾选需要的工具栏，如图4.5（a）所示。还可以在该对话框中的“命令”页面下，通过鼠标拖动所需按钮到界面已有的工具栏中，如图4.5（b）所示，以将该按钮添加到相应工具栏。此外，在该对话框中还可以进行快捷键、菜单按钮的设置。

图4.5　“自定义”对话框：（a）自定义工具栏；（b）自定义工具栏按钮
