六、构建线体韧带

相邻椎骨之间通过前纵韧带、后纵韧带、棘上韧带、棘间韧带、横突间韧带、黄韧带等多条韧带连接，这些韧带可通过组合曲线来模拟。

【操作步骤】

1.绘制3D 直线

单击“草图”工具栏中的“草图绘制”→“3D 草图”按钮，如图4.16（a）所示，进入3D 草图绘制状态。在“草图”工具栏中选择“直线”工具，在模型窗口绘制一条韧带直线。如图4.66（a）所示，绘制横突间韧带。每绘制完一条直线，就退出草图。

2.生成组合曲线

在“特征”工具栏选择“曲线”→“组合曲线”按钮，如图4.66（b）所示。在“组合曲线”属性管理器中的“要连接的实体”选项框中设置已绘制的3D 直线，如图4.66（c）所示。单击“确定”按钮生成线体韧带。依次生成每条韧带的组合曲线。

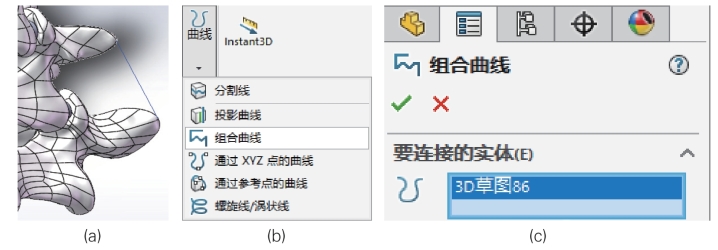

图4.66　构建线体韧带：（a）绘制3D 直线；（b）组合曲线按钮；（c）“组合曲线”属性管理器设置
