第7节　椎骨椎弓根螺钉后路固定模型

本节将建立椎骨L4 双侧椎弓根螺钉9 种不同轨迹固定模型，如图4.84 所示，即横向[-5°，0°，5°]，纵向[-5°，0°，5°]。

首先建立腰椎L4 模型：将Geomagic Wrap 软件中生成的腰椎L4“.stp”文件另存为“.prt”格式→对椎骨的皮质骨和松质骨进行装配→裁剪皮质骨→分割椎骨后部结构，步骤详见第4章第5 节，此处不再赘述。

然后建立L4 经椎弓根螺钉固定模型：绘制创建螺钉→装配螺钉和椎骨→裁剪椎骨→检查干涉→导出模型“.stp”文件。

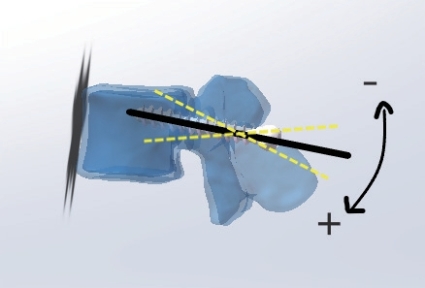

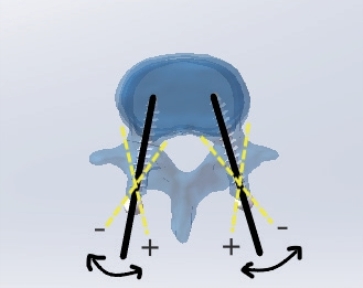

图4.84　螺钉轨迹
