二、旋转

旋转特征是通过截面绕中心线旋转而形成的特征。这种方式适合于构造回转体零件。

【操作步骤】

1.打开“旋转”属性管理器

绘制完草图后，单击工具栏“特征”→“旋转凸台/基体”按钮，如图4.17（a）所示。或单击菜单栏“插入”→“凸台/基体”→“旋转”按钮，如图4.17（b）所示，均会在设计树一栏弹出“旋转”属性管理器，如图4.21（a）所示。

2.设置旋转属性，生成旋转特征

如图4.21（a）所示，在属性管理器的“旋转轴”一栏中指定草图平面上的一条直线为旋转中心线；在“方向”一栏中指定旋转角度；在“所选轮廓”一栏中指定草图平面上的图形为旋转轮廓。对如图4.21（b）所示草图，指定其中的直线为旋转轴，曲线为旋转轮廓，旋转角度为360 度，其他使用默认设置，即可生成如图4.21（c）所示的旋转特征。

最后单击属性管理器上端的“确定”按钮，获得如图4.21（d）所示结果。

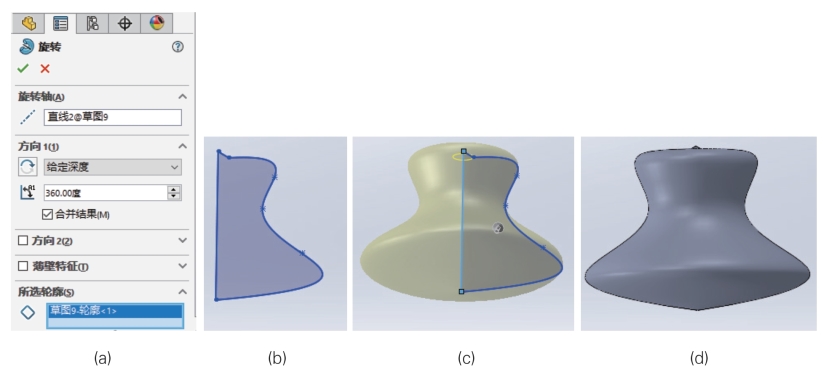

图4.21　旋转凸台：（a）“旋转”属性管理器；（b）要旋转凸台的草图；（c）旋转凸台；（d）结果
