三、格栅阶段

三、格栅阶段

在格栅阶段，将按指定分辨率将网格结构放置在每个曲面片中。此时所形成的交点将准确地位于多边形对象曲面上，并被用作计算NURBS 曲面的样条线，是后续曲面阶段处理的基础。

格栅阶段的处理工具在“格栅”按钮组，如图3.39 所示，本书中主要使用“构造格栅”和“删除”按钮。

1.构造格栅

构造格栅是在模型的每个曲面片创建有序的网格。单击工具栏的“构造格栅”，如图3.39 所示，在管理器窗口出现“构造格栅”对话框，如图3.40 所示。在其中可以设置分辨率，设置完成后单击对话框的“应用”按钮，可预览所构造的格栅，最后单击“确定”按钮，完成格栅构造。

如图3.41 所示，有问题的区域将用红色提示（图3.41 右图）。此时可使用“修补”按钮，对问题进行修补。对无法修补的问题，可以使用“删除”按钮，删除已构造的格栅，回到构造曲面片阶段，对曲面片进行修理。也可回到轮廓线阶段，编辑修改轮廓线。

图3.39　“格栅”按钮组

图3.40　“构造格栅”对话框

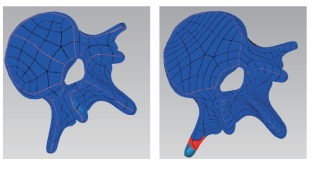

图3.41　构造格栅（右图为问题格栅）

2.删除

用于移除格栅，包括删除“格栅”和删除“空间格栅”按钮，如图3.39 所示。其中删除“格栅”按钮用于删除格栅，并保留底层面片；而删除“空间格栅”按钮用于删除任何可能由松弛格栅生成的空间格栅。
