Mechanical 平台

四、Mechanical 平台

对结构静力学项目分析，Workbench 的Mechanical 平台非常重要，不论是前处理阶段的网格划分，还是求解阶段或后处理阶段的所有操作，均在其中完成。在结构静力学项目中双击Model 项、Setup 项、Solution 项或Results 项，均可进入Mechanical 平台。进入Mechanical 界面如图5.12 所示，包括标题栏、工具栏、流程树、图形窗口、参数设置栏、信息窗口、状态栏等部分。

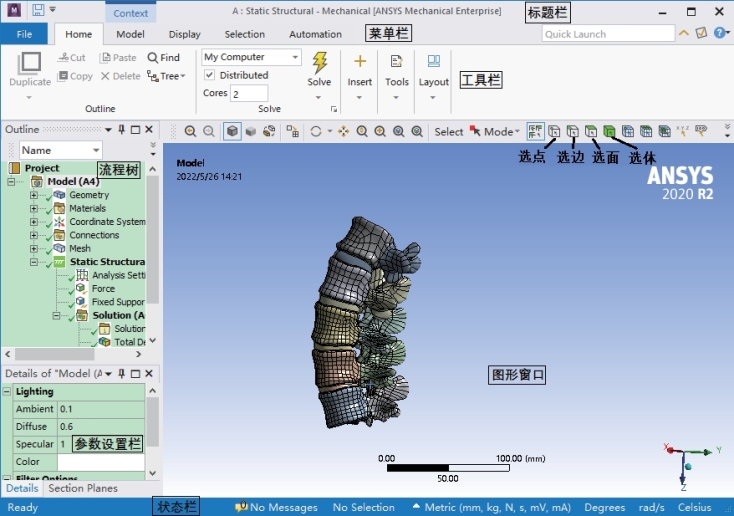

图5.12　Mechanical 界面

1.标题栏

列出了分析类型、名称及ANSYS 许可等信息。

2.流程树

提供了一个项目分析的过程，包括几何模型（Geometry）、材料（Materials）、网格（Mesh）和求解管理（Solution）等。流程树中的常见图标的含义如表5.2 所示。

3.工具栏

提供了快捷操作工具，根据当前流程树中的不同处理任务，显示的工具也有所不同。

4.参数设置栏

包含数据输入和输出区域，其内容与流程树中选定的分支有关。该区域不同颜色显示具有不同含义，如表5.3 所示。

5.信息窗口

显示求解结果或统计评估结果。

6.状态栏

显示分析求解过程中的提示信息或分析项目的单位、部件的选择等信息。

7.图形窗口

用来显示几何模型和分析结果。通过在工具栏中选择如图5.12 所示的工具按钮，可决定选择几何模型的顶点、边、面或体。在Mechanical 图形窗口中，可使用鼠标和键盘组合快捷操作，对模型进行旋转、平移或缩放。

缩放：滑动鼠标滚轮（中键）。

平移：按下Ctrl+鼠标中键，移动鼠标。

旋转：按下鼠标中键，移动鼠标。

对脊柱进行生物力学分析涉及的各项操作将在本章详细介绍。

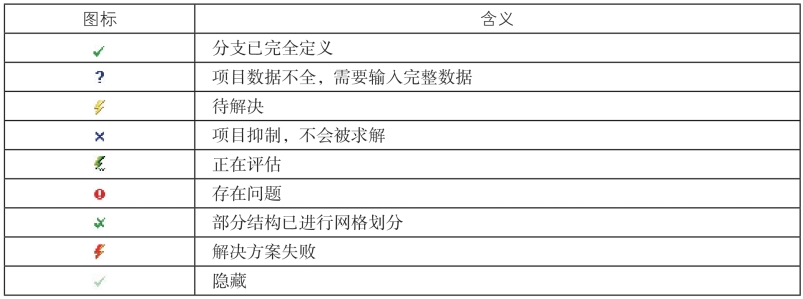

表5.2　流程树图标含义表

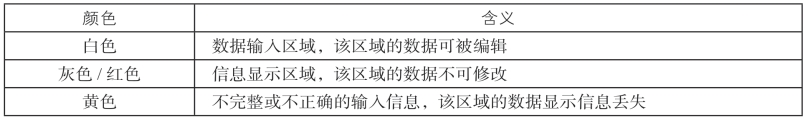

表5.3　参数设置栏的颜色含义
