偏移按钮组主要按钮

“雕刻”：以交互方式来修改表面形状，可以选用“雕刻刀”“用曲线雕刻”和“区域变形”的方式来改变外表面。当使用“雕刻刀”时，在界面左侧的雕刻刀对话框中可设定刀具的宽度和深度（偏移），以及添加材质还是删除材质，如图3.20（a）所示。对图3.20（b）所示模型，采用宽度10mm、深度1mm 的雕刻刀，添加材质的结果如图3.20（c）所示，删除材质的结果如图3.20（d）所示。

“偏移”：使多边形网格表面定量凸起或凹陷，包括“整体偏移”“偏移选择”“雕刻”和“浮雕”按钮。其中“整体偏移”将均匀偏移整个模型，使对象膨大或缩小；“偏移选择”将沿法线正向或负向使选中的部分凸起或凹陷，同时在其周围创建附加三角形，确保整个表面不被破坏。当进行偏移时，在界面左侧的偏移对话框中设置偏移距离，如图3.21（a）和图3.22（a）所示。若距离为正值将使模型凸起，为负值将使模型凹陷。对图3.21（b）所示模型，整体偏移+/-2mm 结果分别如图3.21（c）和图3.21（d）所示。对图3.22（b）所示模型，偏移选择+/-2mm 结果分别如图3.22（c）和图3.22（d）所示。

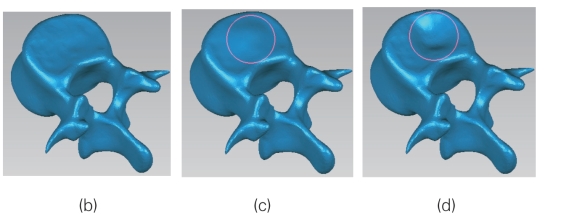

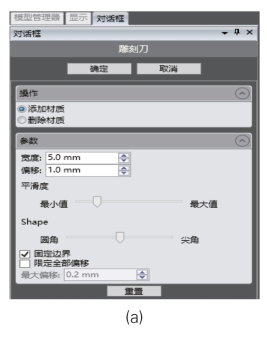

图3.20　雕刻：（a）“雕刻刀”对话框；（b）原模型；（c）添加材质；（d）删除材质

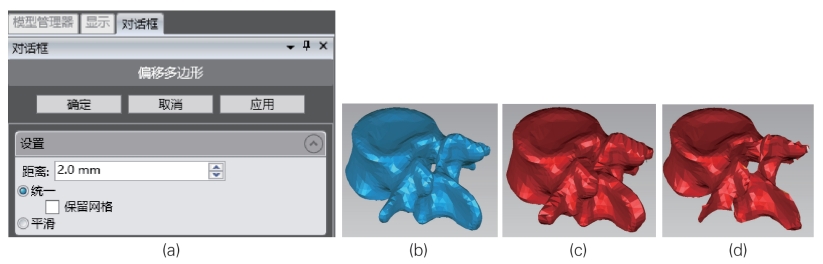

图3.21　整体偏移：（a）“偏移多边形”对话框；（b）原模型；（c）距离设为2mm 的偏移结果；（d）距离设为-2mm 的偏移结果

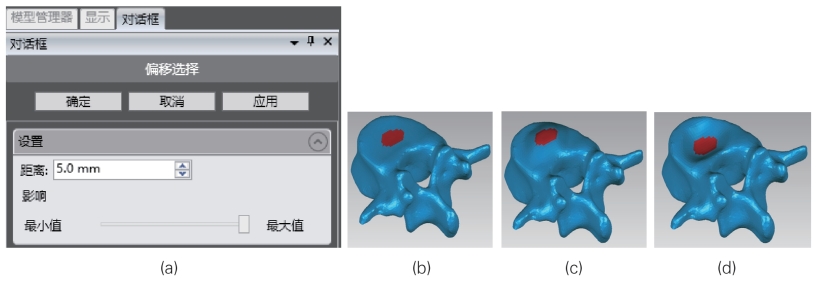

图3.22　偏移选择：（a）“偏移选择”对话框；（b）原模型及选择区域；（c）距离设为2mm 的偏移结果；（d）距离设为-2mm 的偏移结果
