第3节　Geomagic Wrap 精确曲面处理

精确曲面处理的目的是获得模型的NURBS 曲面表示，即通过相切、连续的曲面片有效而精确地表达模型形状，获得规则而合适的曲面。

精确曲面处理包括四个阶段的处理流程，即轮廓线阶段、曲面片阶段、格栅阶段和曲面阶段。在轮廓线阶段，将模型表面划分为多个独立的区域，使得同一区域内的曲率变化小；在曲面片阶段，对各区域铺设四边形曲面片；在格栅阶段，将指定分辨率网格结构放置在每个曲面片中，以用作计算NURBS 曲面的样条线；在曲面阶段，将每个曲面片拟合成NURBS 曲面，并进行曲面合并，最终得到精确曲面，即相邻曲面片之间是满足全局G1 连续的。所得到的NURBS 曲面可存放为“.igs”或“.iges”等通用格式文件，用于后续设计和分析。

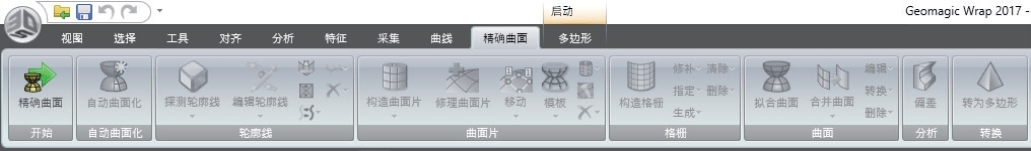

精确曲面处理包括“开始”“自动曲面化”“轮廓线”“曲面片”“格栅”“曲面”“分析”和“转换”等8 组按钮，如图3.23 所示。

图3.23　精确曲面工具栏

对前一节已完成多边形处理的模型，首先单击精确曲面工具栏最左端的“开始”按钮，将多边形对象转化进入精确曲面阶段，并激活其他按钮组。
