绘制3D 草图

二、绘制3D 草图

SOLIDWORKS 可以在三维空间或基准面上绘制3D 草图实体，通常先将视图方向设置为等轴测方向，这样X、Y、Z 三个方向均可见，便于3D 草图的绘制。

【操作步骤】

1.设置视图方向为等轴测方向

单击菜单“视图”→“修改”→“视图定向”按钮，将弹出方向设置对话框，如图4.15（a）所示，在其中单击“等轴测”按钮。也可在辅助视图工具栏中单击视图定向工具下的“等轴测”按钮，如图4.15（b）所示。

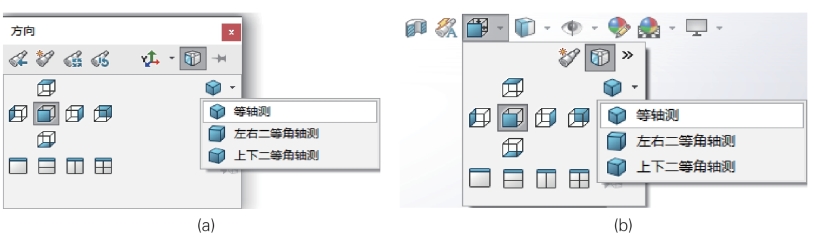

图4.15　设置等轴测方向按钮：（a）菜单按钮；（b）辅助视图工具栏按钮

2.进入草图绘制状态

单击“草图”工具栏中“草图绘制”→“3D 草图”按钮，如图4.16（a）所示，进入3D 草图绘制状态。

3.绘制3D 草图

在“草图”工具栏选择所需绘制工具，此时在绘图区出现空间控标，标示基准面，如图4.16（b）所示。初始基准面为XY 基准面，可通过“Tab”键，切换基准面为YZ 或ZX 基准面。

要绘制3D 样条曲线单击“草图”工具栏的样条曲线工具，通过拖动鼠标依次绘制各段，每绘制一段单击其终点，进行下一段绘制，直到绘制结束。对脊椎的处理，主要涉及3D 样条曲线，故此处对其他3D 草图绘制工具不再赘述。

4.退出3D 草图绘制

绘制完成后再次单击“草图”工具栏中“草图绘制”→“3D 草图”按钮，或直接在绘图区右上角出现的提示图标上单击退出草图图标，均可退出3D 草图绘制状态。

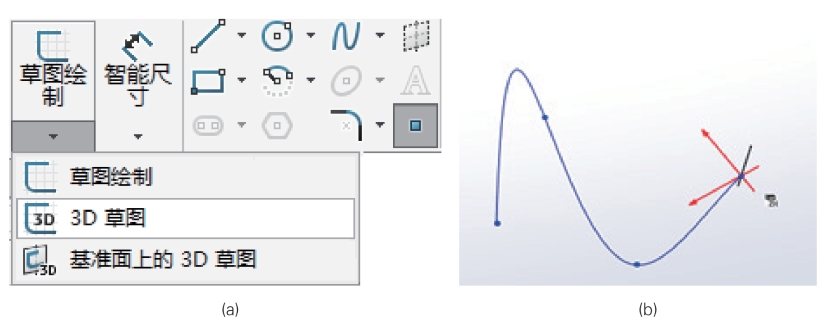

图4.16　绘制3D 草图：（a）3D 草图绘制按钮和工具；（b）绘制3D 样条曲线
