一、创建装配体

一、创建装配体

【操作步骤】

1.新建装配体文件

单击菜单“文件”→“新建”按钮，将弹出“新建文件”对话框，如图4.3 所示。

在该对话框中选择“装配体”后单击“确定”按钮，进入装配体制作界面，如图4.25所示。

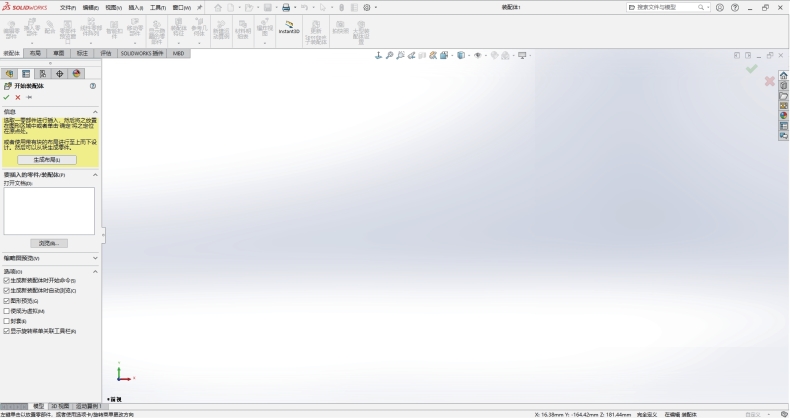

图4.25　装配体制作界面

2.导入要装配的零件

通常此时系统将自动弹出“打开”文件对话框，如图4.26 所示，从中指定要装配的零件。

如果系统未自动弹出该对话框，或是制作过程中要将一个零件插入，可在“装配体”工具栏中单击“插入零部件”按钮，如图4.27 所示，以弹出该对话框，从中指定要进行装配的零件后，单击该对话框的“打开”按钮，导入相应零件。

图4.26　“打开”对话框中指定装配零件

图4.27　“装配体”工具栏

3.放置零件

此时在属性管理器中显示要插入的零件，如图4.28 所示，在绘图区适当位置单击鼠标，以放置导入的零件。

装配体制作界面和零件制作界面略有不同。将一个零件放入装配体中，该零件文件会跟装配体文件链接。此时零件出现在装配体中，但零件的数据仍保存在原来的零件文件中。

4.删除零件

要从装配体中删除零件，可在绘图区右击该零件，在弹出的快捷菜单中单击“删除”按钮，将弹出如图4.29 所示的“确认删除”对话框，单击“是”按钮即可删除该零件及与其相关联的项目。

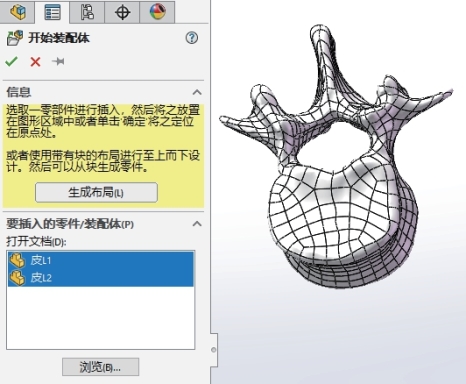

图4.28　插入零件

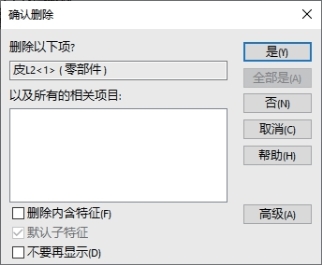

图4.29　删除零件对话框
