一、绘制螺钉
【操作步骤】
1.新建零件
打开SOLIDWORKS 软件后，单击菜单栏“文件”→“新建”按钮，在弹出的“新建SOLIDWORKS 文件”对话框中选择“零件”，再单击“确定”按钮。
2.螺钉草图绘制
设计树中设置正视于前视基准面，在前视基准面绘制螺钉草图。如图4.72 所示，首先在草图工具栏中使用“中心线”按钮绘制对称轴，再使用“直线”按钮和“圆心/起/终点画弧”按钮从左往右绘制螺钉轮廓图形。绘制的轮廓要封闭，且圆弧的圆心在对称轴上，如图4.72 所示。
图4.72 绘制螺钉草图
3.标注螺钉草图尺寸
使用草图工具栏的“智能尺寸”按钮，通过单击相应直线，对螺钉尺寸进行标注来指定尺寸，如图4.73 所示。
图4.73 标注尺寸
4.旋转凸台生成螺钉模型

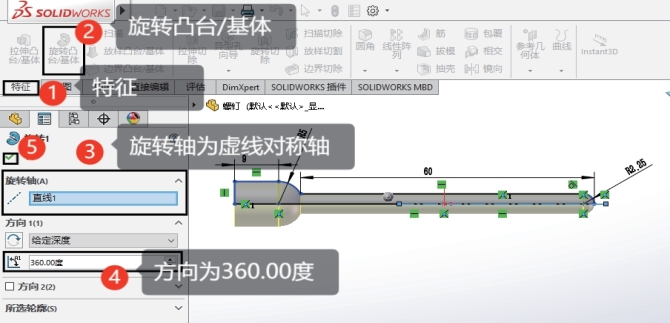

使用“特征”工具栏的“旋转凸台/基体”按钮，在属性管理器中设置“旋转轴”为已绘制的虚线对称轴，“方向”为“360.00 度”，如图4.74 所示，通过旋转凸台获得螺钉模型。
图4.74 旋转凸台获得螺钉模型
5.在螺钉上绘制连接棒的孔
在前视基准面上绘制螺钉上连接棒的孔。先使用“草图”工具栏的“中心线”工具绘制对称轴，再使用“圆”工具绘制孔，圆心在对称轴上，如图4.75 所示。然后使用“智能尺寸”工具标注孔的大小（直径6mm，与连接棒宽度一致）和位置，如图4.75 所示。
图4.75 在螺钉上绘制孔并标注尺寸
6.拉伸切除孔
使用“特征”工具栏的“拉伸切除”按钮，在属性管理器中设置“从”为刚绘制的孔的草图，“方向”为“完全贯穿-两者”，如图4.76 所示，通过拉伸切除在螺钉上拉伸切除孔。
图4.76 在螺钉上拉伸切除孔
7.圆角
使用“特征”工具栏的“圆角”按钮，在属性管理器中设置“要圆角化的项目”为螺钉棒和螺钉头相邻的两个面，如图4.77 所示，“圆角参数”设为“1.50mm”，对螺钉棒和螺钉头接头部分进行圆角化处理。
图4.77 圆角处理
8.保存螺钉零件
单击文件菜单的“保存”按钮，在弹出的对话框中将螺钉保存为零件“.prt”格式。
