五、保存模型文件

依次对5 个腰椎进行处理获得椎骨及其松质骨部分模型，将各模型分别存放为零件STEP 文件，以便后续组装成完整的腰段脊柱。

【操作步骤】

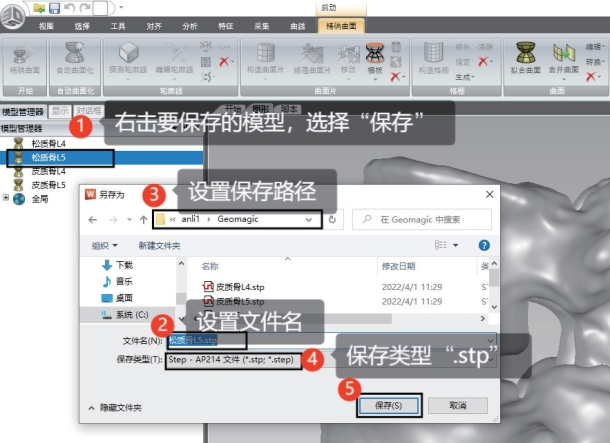

①在模型管理器中，右击要保存的模型，在弹出的快捷菜单中选择“保存”按钮，将弹出保存文件对话框，如图3.71 所示。

图3.71　保存模型文件

②在“保存文件”对话框中设置文件名和存放路径，并单击对话框的“保存类型”，选择“Step-AP214 文件”或“Step-AP203 文件”，均可存放为STEP 文件。

③备份封装文件。后续使用SOLIDWORKS 软件处理有可能需要回到Geomagic Wrap 软件进行多边形阶段或精确曲面阶段的修改处理，因此应进行备份，将腰段脊柱模型保存为封装文件。

为此，在Geomagic Wrap 顶端的快速访问工具栏中单击“保存”按钮，或使用“Ctrl+s”组合键，将弹出保存文件对话框，将腰段脊柱模型保存为“封装文件（*.wrp）”文件。以后若要使用，只需双击该wrp 文件就可打开该脊柱模型。

至此，使用Geomagic Wrap 软件完成了对构成脊柱的椎骨及其内部松质骨实体模型的构建。
