生成皮质骨零件

四、生成皮质骨零件

通过将松质骨和整个椎骨进行删减组合获得皮质骨。因松质骨部分作为要组合的实体，组合操作后将被去除，而后续仍需要松质骨实体，所以首先应复制松质骨，再进行组合。

【操作步骤】

1.复制松质骨零件

在“直接编辑”工具栏选择“移动/复制实体”按钮，再在“移动/复制实体”属性管理器中选择各椎体松质骨，并勾选“复制”复选框，设置复制数量为1 份，最后单击“确定”按钮。

2.组合删减获得皮质骨零件

在“直接编辑”工具栏中单击“组合”按钮，在随之出现的“组合”属性管理器选择“删减”按钮，并设置“主要实体”为椎骨实体，“要组合的实体”为已复制的松质骨实体，如图4.63（a）所示。单击属性管理器中的“确定”按钮，获得相应皮质骨实体，如图4.63（b）所示。依次处理各椎骨，获得5 节腰椎的皮质骨。

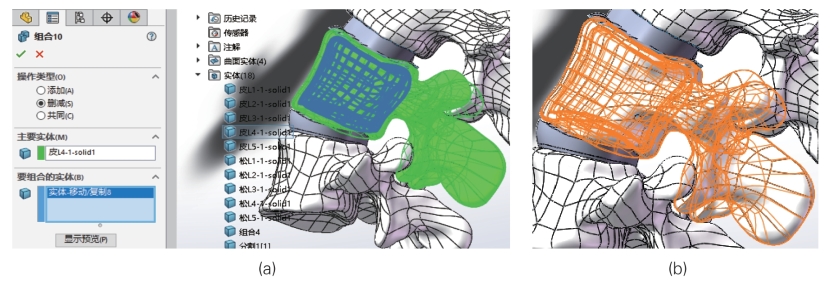

图4.63　组合获得皮质骨实体：（a）组合属性管理器设置；（b）组合结果

3.查看结果

皮质骨和松质骨可通过剖面查看。单击快捷工具栏中的“Section View”按钮，随之出现“剖面视图”属性管理器，图4.64（a）所示。在其中选择合适的剖面，并在视图窗口用鼠标拖动如图4.64（a）所示箭头，设置剖面位置。最后单击属性编辑器的“确定”按钮，获得剖面。图4.64（b）所示为经过组合分割的皮质骨和松质骨的剖面图，图4.64（c）所示为尚未分割的皮质骨和松质骨的剖面图。

图4.64　剖面图：（a）剖面图属性管理器设置；（b）皮质骨和松质骨分割；（c）皮质骨和松质骨未分割
