二、曲面片阶段
根据轮廓线划分的区域，对各区域铺设曲面片，每个曲面片均为四边形，从而使模型成为由四边形曲面片组成的几何体。
曲面片阶段的处理工具在“曲面片”按钮组，如图3.33 所示，本书中主要使用“构造曲面片”“修理曲面片”和“删除”按钮。
1.构造曲面片
构造曲面片包括“构造曲面片”和“绘制曲面片布局图”2 种方式，如图3.34 所示。若采用“绘制曲面片布局图”方式，将不能延伸轮廓线。对脊椎模型应采用“构造曲面片”方式，即通过轮廓线自动生成曲面片结构。
【操作步骤】
（1）打开“构造曲面片”对话框
单击工具栏的“构造曲面片”→“构造曲面片”，如图3.34所示，在管理器面板出现“构造曲面片”对话框，如图3.35 所示。
（2）曲面片计数设置
在“构造曲面片”对话框中设置曲面片数目，既可以选择“自动估计”，由系统自动估计曲面片数目；也可以选择“指定曲面片计数”，在其后的编辑框中指定曲面片数目，如图3.35 所示。
（3）预览和确定曲面片
单击该对话框“应用”按钮，可以预览所构造的曲面片，最后应单击“确定”按钮，完成曲面片铺设。
图3.33 “曲面片”按钮组
图3.34 “构造曲面片”按钮
图3.35 “构造曲面片”对话框
对于图3.27（d）中的轮廓线，用“自动估计”（曲面片数目默认为203 个）和“指定曲面片计数”为500 时获得的曲面片分别如图3.36（a）和图3.36（b）所示。对于图3.27（e）中的轮廓线，“指定曲面片计数”为500 时获得的曲面片如图3.36（c）所示。
图3.36 构造曲面片：（a）自动估计曲面片；（b）和（c）为指定曲面片计数为500
2.修理曲面片
Geomagic Wrap提供了分析、检查并修理问题区域的曲面片的工具。单击工具栏的“修理曲面片”按钮，在管理器面板出现“修理曲面片”对话框，如图3.37 所示。在该对话框的“排查”页面中可查看存在问题的曲面片及其原因。
修理曲面片包括“编辑曲面片”和“修理曲面片”两种方式。其中“编辑曲面片”方式可以采用“移动顶点”“固定/取消固定顶点”“固定/取消固定直线”“编辑顶点”等多种操作，如图3.37（a）所示。通过鼠标拖动、点选曲面片顶点进行编辑修改。例如，图3.38（a）所示的曲面片存在角度较小的问题，通过移动顶点修理，得到如图3.38（b）所示的曲面片。
图3.37 “修理曲面片”对话框：（a）编辑曲面片；（b）修理曲面片
“修理曲面片”方式，可以采用“松弛直线”“松弛曲线”“删除和填充”“松弛并投影”和“细分曲面片”等多种操作，如图3.37（b）所示。单击其中的“应用”按钮，可对当前的曲面片进行修理。

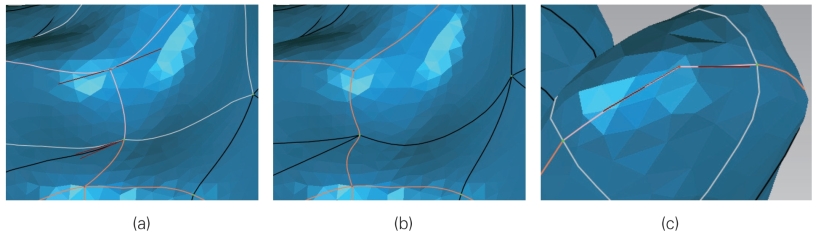

图3.38 修理曲面片：（a）修理前；（b）修理后；（c）高度角点
对于脊椎体，高度角点并非问题角点，如图3.38（c）所示。一般在该对话框的“分析”页面中不勾选“高度角点”，以将其忽略。
编辑修理后，单击对话框的“更新”按钮，查看是否还存在问题曲面片。当不存在问题曲面片时，单击该对话框的“确定”按钮，修理才生效。
3.删除

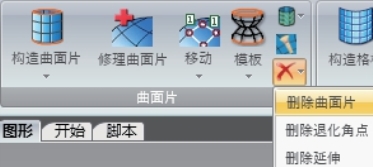

曲面片按钮组的删除按钮，如图3.33 所示，包括“删除曲面片”“删除退化角点”和“删除延伸”等操作，用来移除曲面片及其边界线或延伸线。
