一、轮廓线阶段
为了将模型表面划分为多个独立的区域，Geomagic Wrap 提供了“探测轮廓线”工具，根据模型表面的曲率变化来探测轮廓线，将曲率变化大的部分认为是轮廓线，并且可以对轮廓线进行编辑。通过提取的轮廓线将模型表面划分为多个独立的区域，各区域内部曲率变化较小，因此各区域可用一组光滑的四边形面片表示。这是创建NURBS 曲面的基础。
轮廓线阶段的处理工具在“轮廓线”按钮组，如图3.24 所示，本书中主要使用“探测轮廓线”“编辑轮廓线”和“删除”按钮。
（一）探测轮廓线
包括“探测轮廓线”和“探测曲率”2 种方式，如图3.25 所示。
1.探测轮廓线方式
这种方式是在相对平坦的区域之间放置分隔符，以便从分隔符中抽取轮廓线。
【操作步骤】
（1）设置曲率敏感度
单击工具栏的“探测轮廓线”→“探测轮廓线”，如图3.25 所示。在管理器面板出现“探测轮廓线”对话框，如图3.26 所示。在该对话框中设置曲率敏感度。若曲率敏感度较大，则划分的区域较细。
（2）放置分隔符
单击对话框的“计算”按钮，Geomagic Wrap 根据所设曲率敏感度自动放置分隔符。对如图3.27（a）所示例子，当曲率敏感度为60，就认为整个椎体没有分隔符；当曲率敏感度为100，该椎体被分隔符分为多个区域，如图3.27（b）所示。
还可以通过画笔工具，直接使用鼠标手工勾画添加分隔符或勾除已有分隔符，得到更准确的分隔符，如图3.27（c）所示。
（3）抽取轮廓线
放置完分隔符后在该对话框的“轮廓线”页面单击“抽取”按钮，然后单击“确定”按钮，就可获得轮廓线。图3.27（d）和图3.27（e），分别是根据图3.27（b）和图3.27（c）的分隔符抽取的轮廓线。其中黄色轮廓线可延长，橘黄色轮廓线不可延长。
图3.24 “轮廓线”命令组
图3.25 “探测轮廓线”命令组
图3.26 “探测轮廓线”对话框
2.探测曲率方式
采用“探测曲率”方式，可直接在曲率变化较大的位置放置轮廓线。可以指定曲率级别，级别越低对曲率变化越敏感，探测出的橙色轮廓线越多。图3.28 所示分别为曲率级别为0.1、0.4 和0.6 得到的结果。
通常，“探测曲率”方式的准确度不及“探测轮廓线”方式，对于结构复杂的脊椎模型，应使用“探测轮廓线”方式，可手动修改分隔符来提取更为精确的轮廓线。

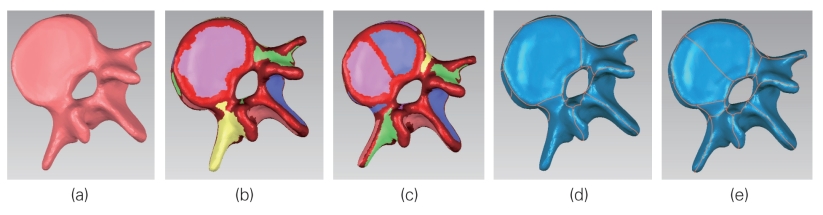

图3.27 探测轮廓线：（a）无分隔符；（b）曲率敏感度为100 检测的分隔符；（c）手工修改的分隔符；（d）由图（b）分隔符抽取的轮廓线；（e）由图（c）分隔符抽取的轮廓线

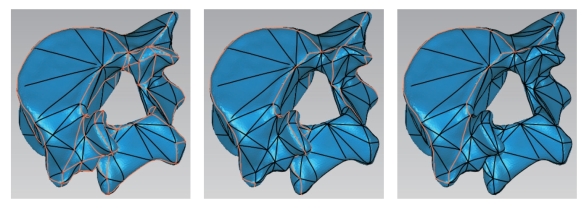

图3.28 探测曲率所得轮廓线（从左到右曲率级别依次为0.1、0.4 和0.6）
（二）编辑轮廓线
对轮廓线进行编辑，包括“编辑轮廓线”“编辑延伸”“拟合轮廓线”“重采样轮廓线”“取消固定所有顶点”等5 种编辑方式，如图3.29 所示。

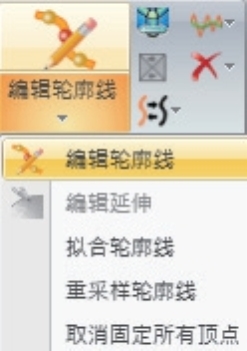

图3.29 “编辑轮廓线”命令
其中“编辑轮廓线”表示对分隔符提取的轮廓线进行修改。使用该按钮，在管理器面板将出现“编辑轮廓线”对话框，如图3.30 所示。在其中可以选用“绘制”“抽取”“松弛”“分裂/合并”“细分”“收缩”“修改分隔符”“指定不延伸的轮廓线”等方式，通过鼠标拖动或点选轮廓线顶点对轮廓线进行编辑修改。

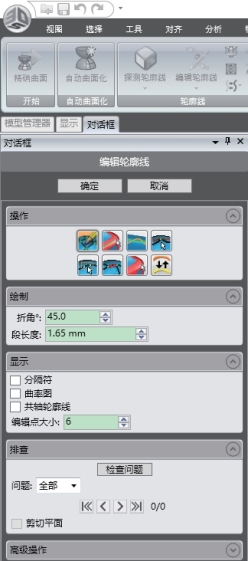

图3.30 “编辑轮廓线”对话框
例如，当选用“绘制”时，可用鼠标推动顶点，将图3.31（a）所示轮廓线修改为图3.31（b）所示轮廓线。当选用“收缩”时，通过点选图3.32（a）所示顶点，将该轮廓线修改为图3.32（b）所示轮廓线。
修改完成后可单击该对话框“排查”选项的“检查问题”按钮，如果问题数目为0，则完成修改编辑。

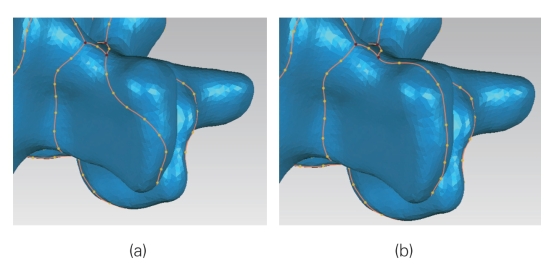

图3.31 “绘制”编辑：（a）编辑前；（b）编辑后

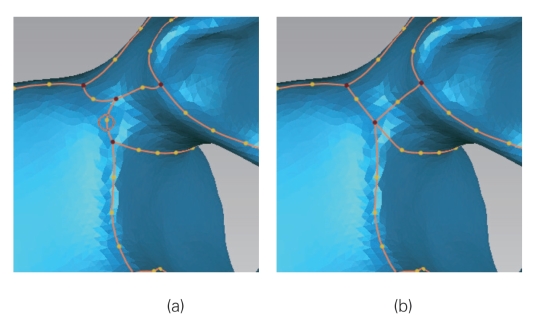

图3.32 “收缩”编辑：（a）编辑前；（b）编辑后
（三）删除

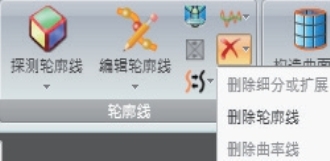

轮廓线按钮组的删除按钮，如图3.24 所示，包括“删除细分或扩展”“删除轮廓线”（针对探测轮廓线所得轮廓线）、“删除曲率线”（针对探测曲率所得曲率线）。
