导出3D 模型
重建所得3D 模型，可以以不同格式的三角网格文件导出，以便后续软件进一步处理。MIMICS 支持STL 格式、DXF 格式、VRML 格式和PLY 格式。其中STL 是应用最广泛的标准三角面片描述语言，可描述三维模型每个三角面片的顶点坐标和法向。在Geomagic Wrap 软件中一般使用STL 格式。因此，本书中重建所得3D 模型将以STL 格式导出存放。
【操作步骤】
1.打开STL 对话框
在工程管理窗口的“Parts”模块中右击相应模型，在弹出的快捷菜单中选择“STL+”按钮，如图2.38（a）所示。打开“STL+”对话框，如图2.38（b）所示。

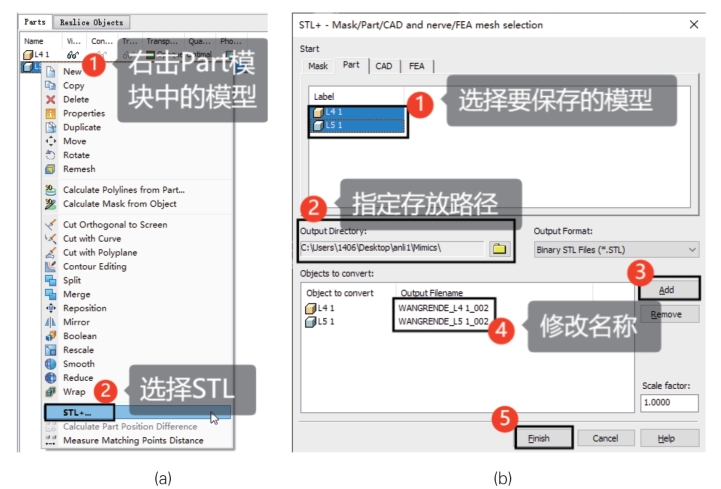

图2.38 导出模型到STL 文件：（a）“STL+”按钮；（b）“STL+”对话框
2.选择要保存的模型及STL 文件存放路径
在“STL+”对话框中的“Label”窗口选择要保存的模型，如图2.38（b）所示，并指定导出STL 文件的存放路径，该路径名只能有英文字母和数字，不能出现中文字符。同时，设置输出格式为“（*.STL）”。
3.设置STL 文件名
单击对话框中的“Add”按钮，选中的模型将添加到“Object to convert”窗口。在“Object to convert”窗口单击“Output Filename”栏的文件名，可以修改STL文件名。
4.导出模型到STL 文件
单击对话框中的“Finish”按钮，将模型导出到指定文件夹下。此时，可在该文件夹中看到相应的STL 文件。
MIMICS 功能强大，包括能够执行CAD 操作（用于设计定制假体或基于图像数据优化新设备）或准备有限元网格。但由于脊椎结构复杂，为了得到准确的有限元分析结果，需要将椎骨的皮质骨和松质骨部分区别开来，并构造椎间盘，从而进行不同属性的材料赋值，仅用MIMICS 不易完成。故本书仅使用MIMICS 根据CT 数据重建三维模型，存放为点云数据，即STL 文件。然后使用Geomagic Wrap 和SOLIDWORKS 软件进行分解和组装处理，以获得更有利于进行准确有限元分析的模型。
