装配螺钉、连接棒和椎骨
【操作步骤】
1.新建装配体
打开SOLIDWORKS 软件后，单击菜单栏“文件”→“新建”按钮，在弹出的“新建SOLIDWORKS 文件”对话框中选择“装配体”，再单击“确定”按钮。在弹出的“打开”对话框中选择已绘制的螺钉和连接棒零件文件，单击对话框的“打开”按钮，单击绘图区的空白位置来放置零件。
2.配合螺钉和连接棒
首先，在设计树中右击固定状态的零件，在弹出的快捷菜单中单击“浮动”按钮，将其状态从固定改为浮动。

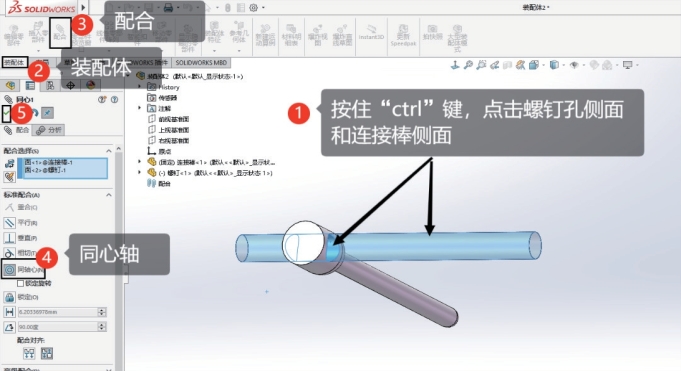

然后，单击连接棒侧面，按住“Ctrl”键，单击螺钉孔侧面，如图4.79 所示。再使用“装配体”工具栏的“配合”按钮，在属性管理器中设置“配合选择”为所选定的部件，并选择“标准配合”为“同轴心”，最后单击“确定”按钮完成螺钉和连接棒的配合。
图4.79 配合螺钉和连接棒
3.复制螺钉并与连接棒配合
按住“Ctrl”键的同时长按鼠标左键，拖动螺钉移动一段距离后，先松开鼠标左键，再松开“Ctrl”键，即可复制一颗螺钉。重复步骤2，将复制的螺钉与连接棒配合。
4.复制并配合另一组螺钉和连接棒
重复上述步骤，获得另一组螺钉和连接棒，如图4.80 所示。
5.插入椎骨
单击“装配体”工具栏的“插入零部件”按钮，在弹出的“打开”对话框中选择腰椎L3L4 零件文件，单击对话框的“打开”按钮，并在绘图区单击空白位置，放置L3L4 零件。
图4.80 已配合的两组螺钉和连接棒
6.调整螺钉、连接棒和椎骨位置

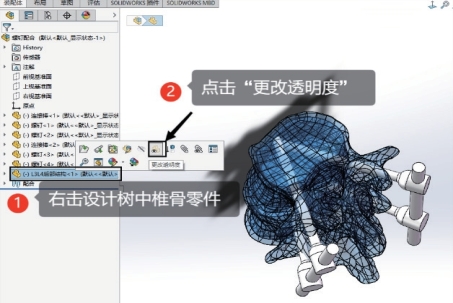

为了方便观察，先更改椎骨透明度。右击设计树中的椎骨零件，在弹出的快捷工具栏中选择“更改透明度”按钮，如图4.81 所示。

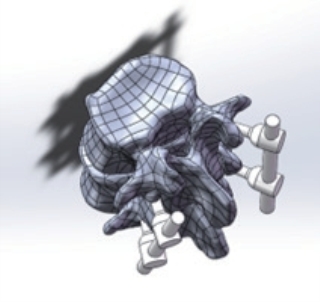

通过按住鼠标左键移动零件，按住鼠标右键旋转零件，按住鼠标中键调整视野角度的方式，将螺钉放在合适位置，如图4.81 右图所示。
图4.81 调整螺钉、连接棒和椎骨位置
7.固定
调整好螺钉与椎体的相对位置后，在设计树中右击零件，在弹出的快捷菜单中选择“固定”按钮，将全部零件的相对位置固定。
8.保存
单击标准工具栏的“另存为”按钮，弹出“另存为”对话框，在其中设置保存路径，保存类型为“.prt”格式，并勾选对话框的“保留几何体参考”复选框，最后单击“保存”按钮，将保存装配好的螺钉、连接棒和椎骨零件。
