一、绘制螺钉

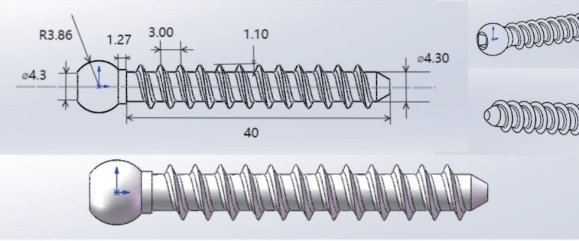

螺钉尺寸为6.5mm×40mm。最小直径为4.3mm，螺距为3mm，螺纹深度1.1mm，如图4.85 所示。
图4.85 螺钉尺寸
【操作步骤】
1.新建零件
打开SOLIDWORKS 软件，单击菜单栏“文件”→“新建”按钮，在弹出的“新建SOLIDWORKS 文件”对话框中选择“零件”，再单击“确定”按钮。
2.螺钉草图绘制

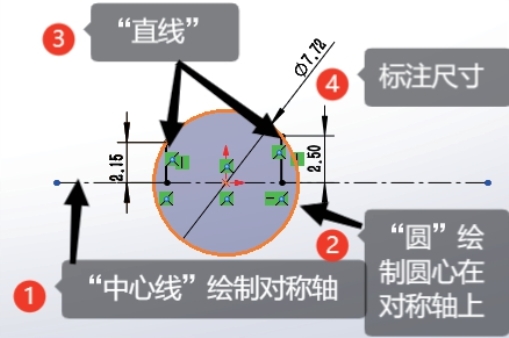

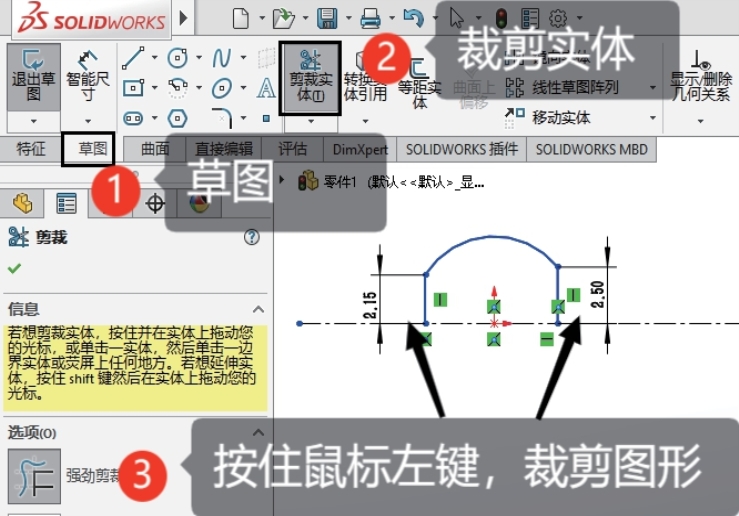

在设计树中设置正视于前视基准面，绘制螺钉草图。如图4.86 上图所示，首先在“草图”工具栏中使用“中心线”按钮绘制对称轴，使用“圆”按钮绘制螺钉头，圆心在对称轴上，并标注圆的直径7.72mm。再使用“直线”按钮绘制螺钉头形状，并标注长度为2.15mm 和2.5mm。然后使用“草图”工具栏的“剪裁实体”按钮，长按鼠标左键，将多余线条裁剪掉，得到如图4.86 下图所示结果。
图4.86 绘制螺钉头草图

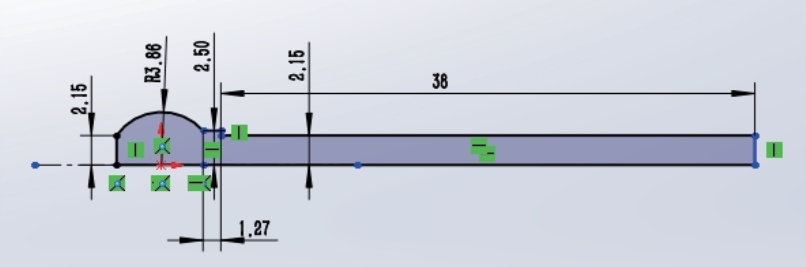

使用“草图”工具栏的“直线”按钮绘制剩余部分图形，并标注尺寸，如图4.87所示。应绘成封闭图形，且不能有重合的线，否则影响“旋转凸台/基体”的操作。
图4.87 绘制螺钉
3.旋转凸台
使用“特征”工具栏的“旋转凸台/基体”按钮，在属性管理器中设置“旋转轴”为已绘制的虚线对称轴，“方向”为“360.00 度”，如图4.88 所示，通过旋转凸台获得螺钉初始模型。
图4.88 旋转凸台/基体获得螺钉初始模型
4.绘制螺旋线

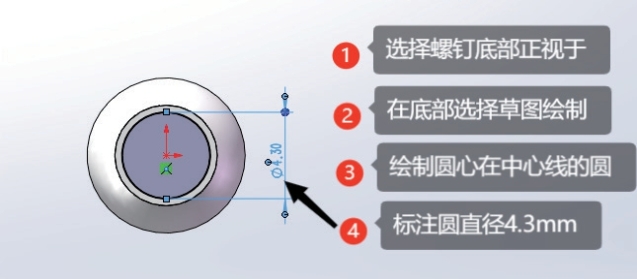

先选中螺钉底部并将其“正视于”，使用“草图”工具栏的“圆”按钮绘制圆心在中心线、直径为4.3mm 的圆，如图4.89 所示。
图4.89 螺旋线草图绘制

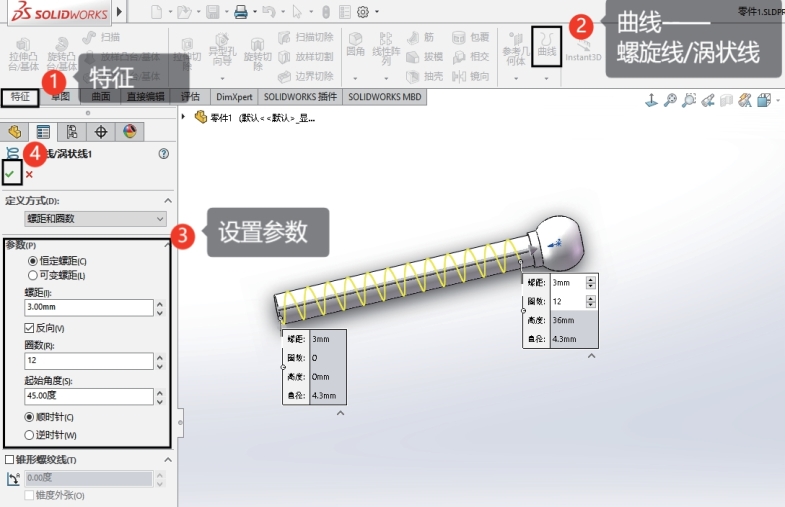

然后，单击“特征”工具栏的“曲线”→“螺旋线/涡状线”按钮，在属性管理器中设置螺距（3.00mm）、圈数等参数，如图4.90 所示。
图4.90 螺旋线
5.绘制螺纹边草图

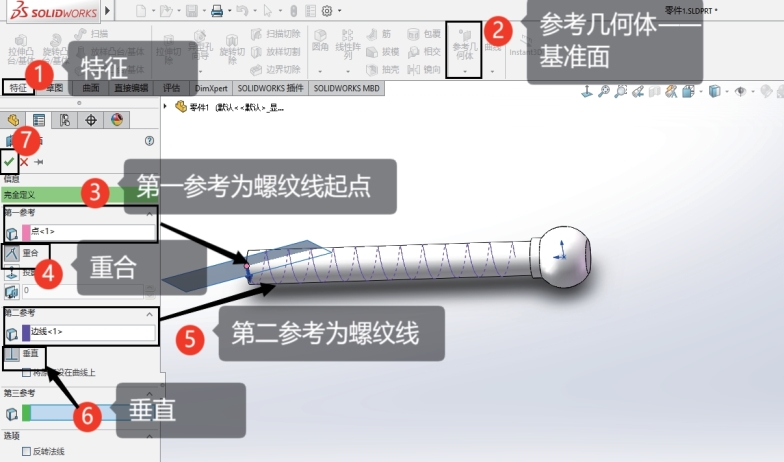

首先生成绘制基准面。选择“特征”工具栏的“参考几何体”→“基准面”按钮，在属性管理器中设置“第一参考”为螺纹线与底部的交点（即螺纹线起点），并选择“重合”选项；“第二参考”为刚绘制的螺纹线，并选择“垂直”选项，如图4.91 所示。单击“确定”按钮，生成基准面。
图4.91 生成绘制螺纹边的基准面
然后正视于所生成的基准面，使用“草图”工具栏的“直线”工具绘制螺纹边形状，如图4.92 所示。应保证图形绕螺旋线旋转时不会与螺钉有间隙，并标注尺寸。
图4.92 绘制螺纹边形状草图
6.扫描生成螺纹
单击“特征”工具栏的“扫描”按钮，在属性管理器中设置“轮廓”为刚绘制的螺纹边草图，“路径”为螺纹线，并勾选“合并结果”，如图4.93 所示。单击“确定”按钮生成螺纹。
观察螺纹线长度是否合适，如果不合适，右击设计树中的“螺旋线”，在弹出的快捷工具栏中选择“编辑特征”按钮，即可在螺旋线属性管理器中修改螺旋线圈数或长度。
图4.93 扫描生成螺纹
7.产生螺钉尖

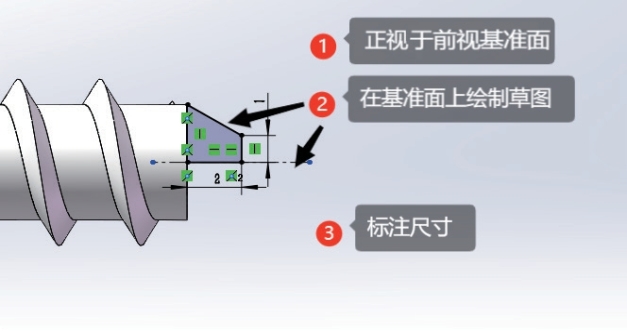

首先正视于前视基准面，绘制螺钉尖草图，如图4.94 所示。然后使用“特征”工具栏的“旋转凸台/基体”，获得如图4.95 所示的螺钉尖部分。
图4.94 绘制螺钉尖草图
8.圆角化螺纹

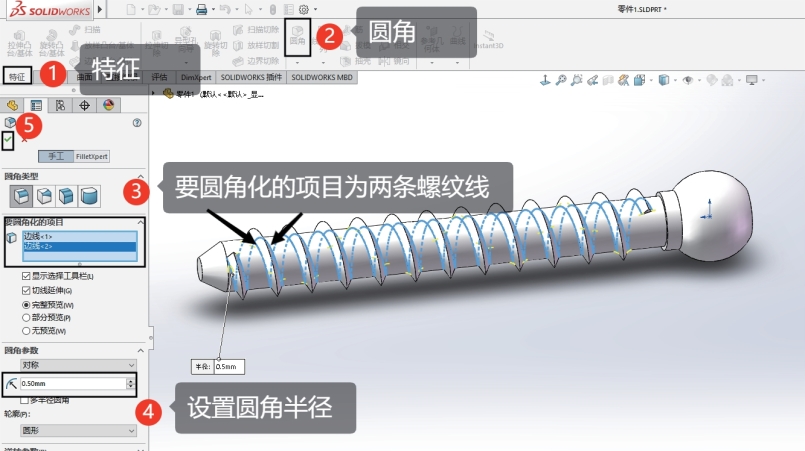

使用“特征”工具栏的“圆角”按钮，在属性管理器中设置“要圆角化的项目”为螺纹与螺钉相交的两条螺纹线，“圆角参数”为“对称”，（半径）“0.5mm”，如图4.95所示。再单击“确定”按钮，将螺纹圆角化。
图4.95 圆角化螺纹
9.螺钉头部分切除

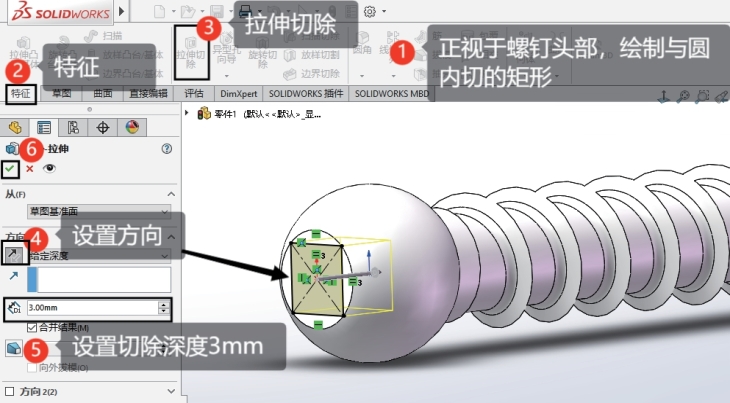

首先正视于螺钉头部，使用“草图”工具栏的“中心矩形”按钮绘制与圆内切的矩形，如图4.96 所示。然后使用“特征”工具栏的“拉伸切除”按钮，在属性管理器中设置向内切除3.00mm，如图4.96 所示。
图4.96 螺钉头拉伸切除
10.绘制装配椎骨的辅助线

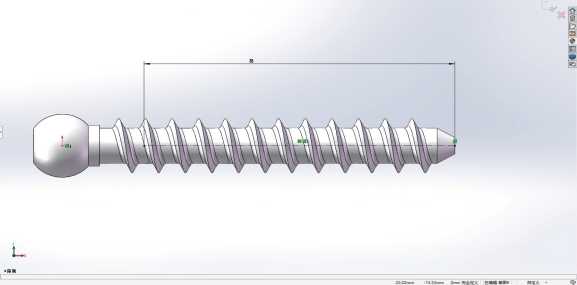

在前视基准面上使用“草图”工具栏的“中心线”按钮，绘制35mm 的辅助线，辅助线在对称轴上，从螺钉底部中点开始绘制，如图4.97 所示。
图4.97 绘制辅助线
