模型求解完成后,通过Mechanical 的结果后处理,可以很方便地对计算结果进行相关操作,以得到感兴趣的结果。Mechanical 平台的后处理功能非常丰富,能够完成多种类型的后处理,得到包括各方向变形和总变形、应力应变分量、主应力应变或应力应变不变量、支座反力、接触或疲劳等结果。

Mechanical 中的所有计算结果是以云图和矢量图显示的。Mechanical 提供了多种选择来显示结果,如图5.79 所示,可在“Result”工具栏中使用相关按钮来设置变形缩放系数、显示方式、云图色条显示、外形显示等。

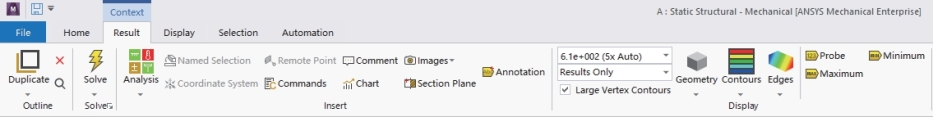

图5.79 “Result”工具栏
