三、扫描

扫描特征是由2D 草绘平面沿一平面或空间轨迹线扫描而形成的特征。

【操作步骤】

1.打开“扫描”属性管理器

单击工具栏“特征”→“扫描”按钮，如图4.17（a）所示；或单击菜单栏“插入”→“凸台/基体”→“扫描”按钮，如图4.17（b）所示，均会在设计树一栏弹出“扫描”属性管理器，如图4.22（a）所示。

2.设置扫描轮廓和路径，生成扫描特征

在属性管理器的“轮廓和路径”栏的项中指定扫描路径，如图4.22（a）、图4.22（b）所示。可以选择“草图轮廓”或“圆形轮廓”。选择“草图轮廓”时，如图4.22（a）所示，用指定的草图作为扫描轮廓；选择“圆形轮廓”时，则在下方编辑框中指定圆形直径，将用指定直径的圆形作为扫描轮廓。例如，绘制一条3D 曲线作路径，如图4.22（c）所示，用圆形作为轮廓扫描所得结果如图4.22（d）所示。

最后，单击属性管理器上端的“确定”按钮，获得扫描生成特征。

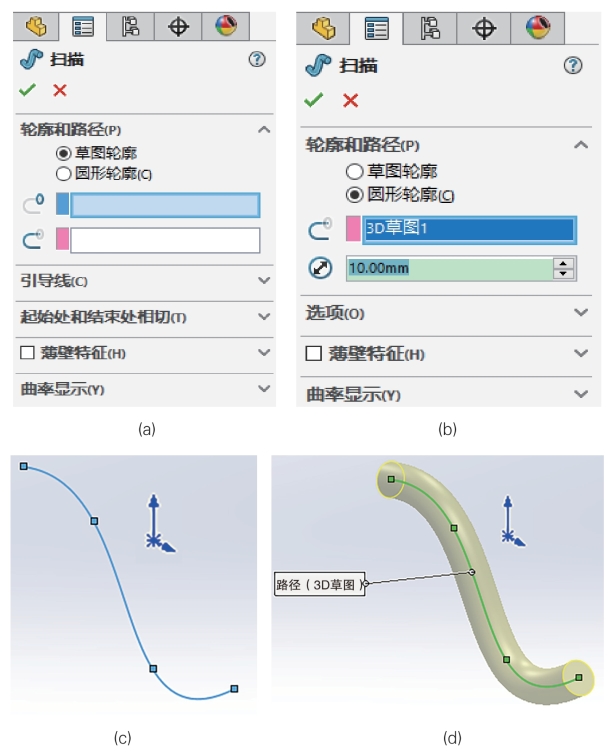

图4.22　扫描：（a），（b）“扫描”属性管理器；（c）用作扫描路径的3D 曲线；（d）圆形轮廓扫描结果
