导入模型和基本操作
1.导入模型
Geomagic Wrap 提供三种方式导入模型：
方法一：直接用鼠标拖动模型文件到绘图工作窗口。
方法二：启动Geomagic Wrap 时，在“开始”页面出现最近使用的文件，如图3.6（a）所示，单击相应模型文件直接打开。或在“开始”页面的任务项下单击“打开”或“导入”按钮，如图3.6 所示，在弹出的“打开文件”对话框中指定要打开的模型文件。
方法三：使用菜单中的“打开”或“导入”按钮（图3.2），均可弹出“打开文件”对话框，从中指定模型文件将其导入。
使用“打开”和“导入”按钮的区别在于，使用“导入”按钮时，工作区中已有模型不需退出，和新导入的模型同时存在；使用“打开”按钮时，已有模型被关闭，新模型导入工作区。
首次启动Geomagic Wrap 会弹出“单位”对话框，如图3.7 所示，在其中为数据指定单位。对于脊柱模型，应选择“毫米”为单位。
每次导入模型时，Geomagic Wrap 会出现一个对话框，询问是否使用网格医生检查网格，如图3.8 所示。通常需要先对导入的模型进行修整，修整完成后再使用网格医生。此外，脊柱模型包含多个脊椎模型，若此时使用网格医生，将耗费较多时间。因此，可以选择“否”，即不使用网格医生。

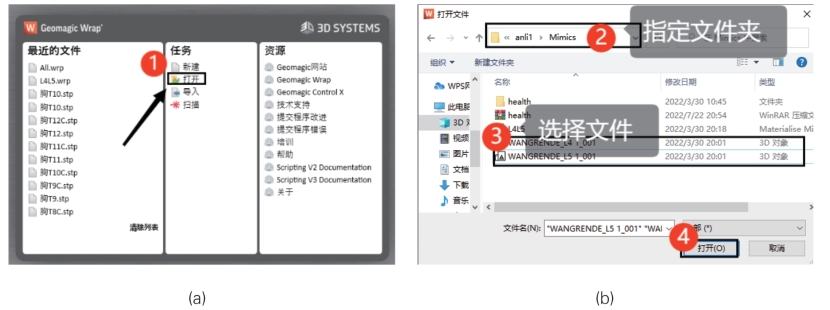

图3.6 导入模型：（a）打开Geomagic Wrap 时出现的开始页面；（b）打开文件对话框指定文件
图3.7 指定单位图
图3.8 选择是否使用网格医生
2.基本操作
导入模型后，界面跳转为“图形”页面，显示导入的图形数据，此时在绘图工作窗口右侧出现工具条，如图3.9 所示。本书使用到的工具主要有“画笔选择工具”
、“套索选择工具”
、“选择可见”
和“选择贯通”
等。
（1）“画笔”和“套索”选择工具
Geomagic Wrap 提供了矩形、椭圆、直线、画笔、套索、多义线等多种选择工具，用于通过鼠标左键在对象表面进行选择。其中“画笔”
和“套索”
工具分别使选择工具像画笔或套索一样运行，这样可以选择任意形状区域的内容。可以进行多次选择，而之前的选择不会消失，如图3.10（a）所示。
（2）取消选择
如果要取消之前的选择，可以右击，在弹出的快捷菜单中单击“全部不选”，如图3.10（a）所示，将取消所有选择，得到如图3.10（b）所示结果。如果只取消一部分选择，可在键盘按下“Ctrl”键的同时用选择工具选取要取消的区域，如图3.10（c）所示，即可取消所选得到如图3.10（d）所示结果。

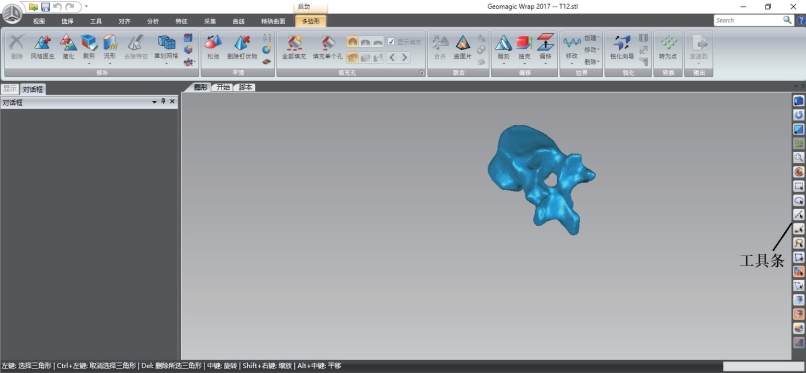

图3.9 Geomagic Wrap 界面的“图形”页面

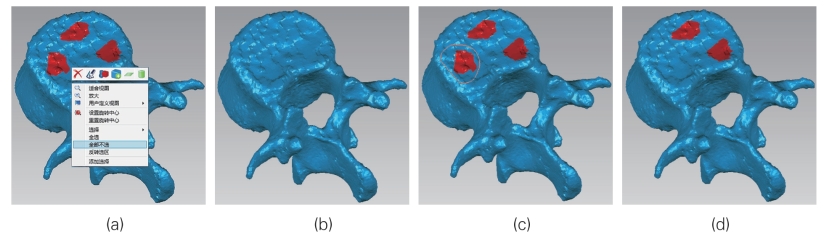

图3.10 取消选择：（a）全部不选按钮；（b）全部不选结果；（c）取消部分选择；（d）取消部分选择结果
（3）“选择可见”和“选择贯通”
使用选择工具时，默认是“选择可见”
，此时所选范围仅是鼠标勾选所见的表面区域，如图3.11（b）所示。当选择“选择贯通”
时，所选范围将贯穿对象，如图3.11（d）所示。

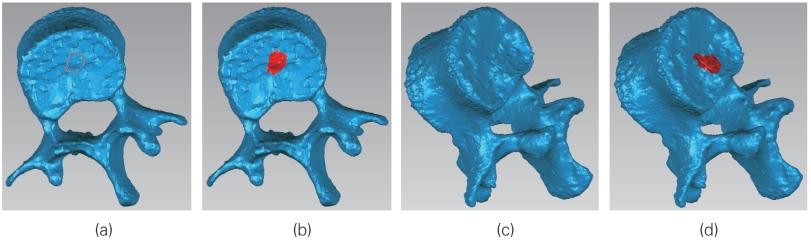

图3.11 选择可见和选择贯通：（a）套索工具进行选择；（b）上终板表面的选择结果；（c）“选择可见”在下终板表面的结果；（d）“选择贯通”在下终板表面的结果
（4）“有界组件”
选择后，右击，在弹出的菜单上端单击“有界组件”
按钮，如图3.12（a）所示，则与当前选择联通的部分都将被选择。例如，对如图3.12（b）所示的选择，通过“有界组件”按钮将得到如图3.12（c）所示结果。
（5）“设置旋转中心”
在“绘图工作窗口”右击，在弹出的菜单中选择“设置旋转中心”，如图3.13（a）所示。然后，在模型上单击来设置旋转中心，如图3.13（b）所示，这样旋转模型时将围绕所设中心进行旋转。

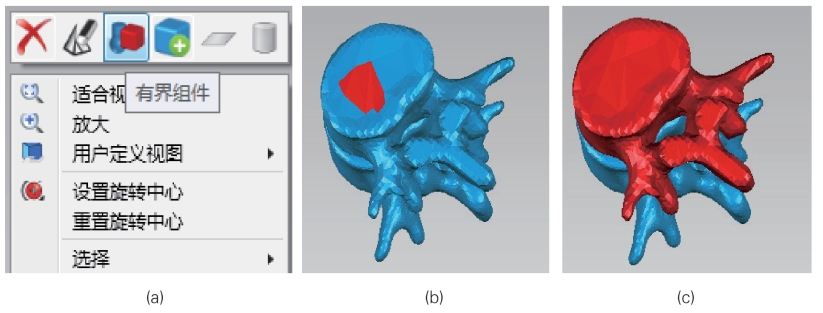

图3.12 “有界组件”：（a）快捷菜单中“有界组件”按钮；（b）当前选择区域；（c）使用“有界组件”按钮的选择结果

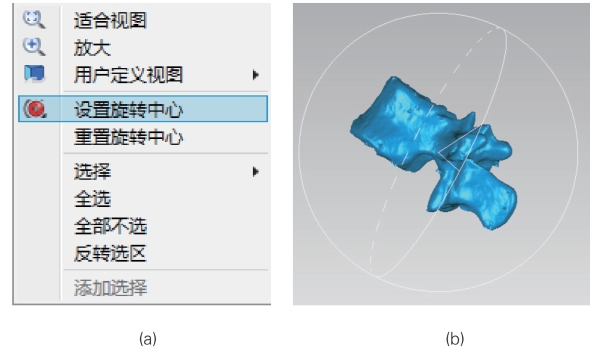

图3.13 设置旋转中心：（a）快捷菜单中“设置旋转中心”按钮；（b）鼠标单击设置旋转中心
