二、显示结果
在“Solution”工具栏的“Results”选项卡中可看到Mechanical 具备的各种分析，如图5.90 所示。可在“Solution”工具栏中选择所需进行的分析。也可以在流程树右击“Solution”项，在弹出的快捷菜单中选择“Insert”按钮，在随后弹出的快捷菜单中选择所需进行的分析，如图5.91（a）所示。此时在流程树的“Solution”项下将出现需分析的项，如图5.91（b）所示。
流程树中图标为
的分析选项表示还未求解或未更新分析结果。Mechanical 中感兴趣的结果通常是在计算前指定的，如果计算后要指定分析结果，可在流程树右击“Solution”选项，在弹出的快捷菜单中选择“Evaluate All Results”按钮，如图5.91（a）所示，即可获得感兴趣结果而无须重新对模型进行求解。当完成求解或更新分析后，在流程树中分析选项的图标为
，如图5.91（c）所示。
对脊柱有限元分析常见的有显示变形、应力应变分析等，如图5.90（b）、（c）、（d）所示按钮。
（一）变形显示
Mechanical 的计算结果中，可以显示模型的变形量，主要包括整体变形（Total）和方向变形（Directional），如图5.90（b）所示。其中方向变形包括X、Y、Z 方向上的变形，而整体变形Utotal是一个标量，由三个方向上的变形量Ux、Uy和Uz共同决定，即

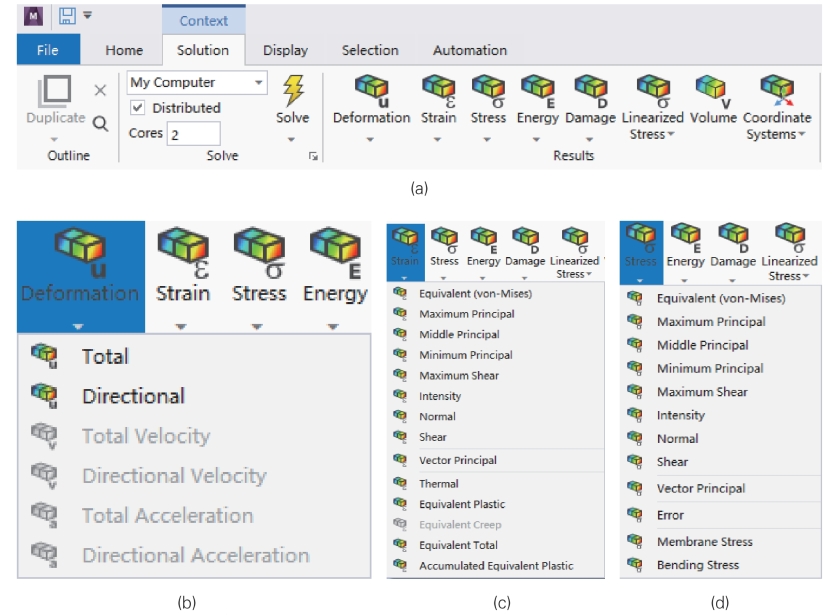

图5.90 “Solution”工具栏“Results”选项的结果后处理按钮：（a）“Result”选项卡；（b）形变分析按钮；（c）应变分析按钮；（d）应力分析按钮

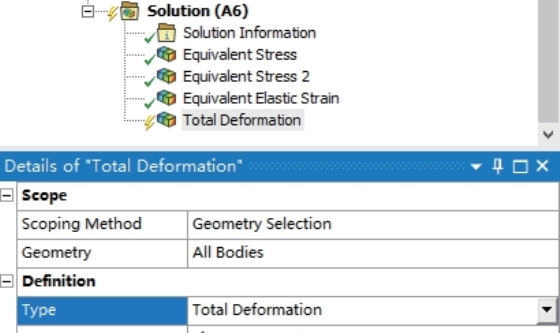

图5.91 结果后处理：（a）插入结果后处理按钮：（b）未求解或待更新分析项；（c）已求解分析项

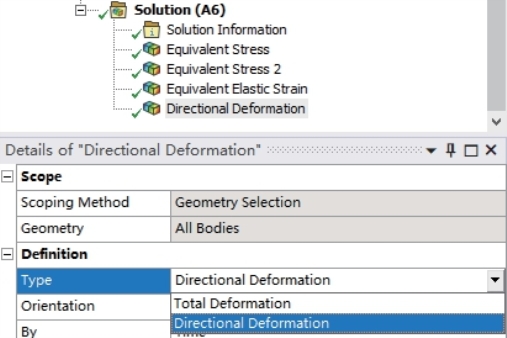

整体变形和方向变形可以切换，可在参数设置表中单击“Definition”→“Type”项进行选择，如图5.92 所示。
图5.92 整体变形和方向变形结果切换

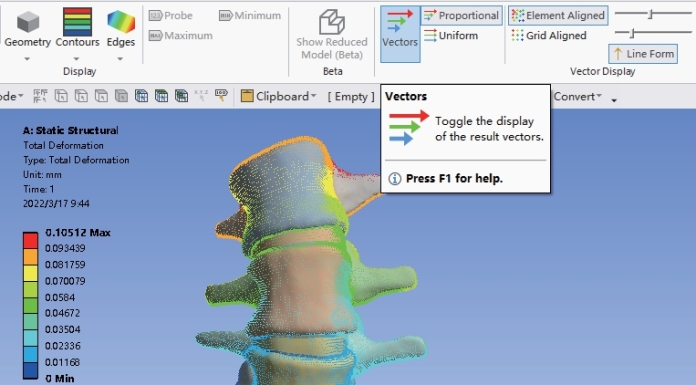

Workbench 还可以给出变形的矢量图，如图5.93 所示。通过在“Result”工具栏的“Vector Display”→“Vectors”按钮，以矢量图形式显示变形的方向。同时在图形窗口给出最大值、最小值等数值结果。
图5.93 变形矢量图
（二）应力和应变
Mechanical 中给出的应力和应变如图5.90（c）和图5.90（d）所示。应力和应变均有6个分量（X、Y、Z、XY、YZ、XZ），这些分量可以在插入的应力、应变项的参数表的Normal（X，Y，Z）和Shear（XY，YZ，XZ）下指定，如图5.94 所示。
图5.94 应力分量设置：（a）Normal 分量：（b）Shear 分量
由于应力是一个张量，因此仅从应力分量上通常难以判断系统的响应。在Mechanical 中可以利用安全系数对系统响应作出判断，而安全系数主要取决于所采用的强度理论。使用不同安全系数的应力工具，可以绘制出安全边界和应力比。

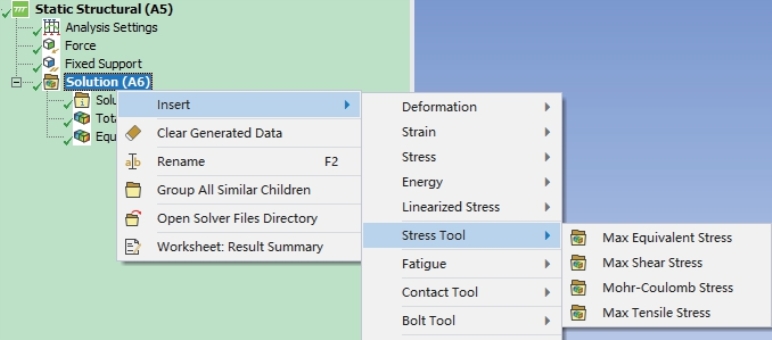

使用应力工具（Stress Tool）可以利用Mechanical 的计算结果。可在流程树中右击“Solution”选项，在弹出的菜单中选择“Insert”→“Stress Tool”按钮，如图5.95 所示，从中选择合适的强度理论即可。
图5.95 应力工具
（三）接触结果

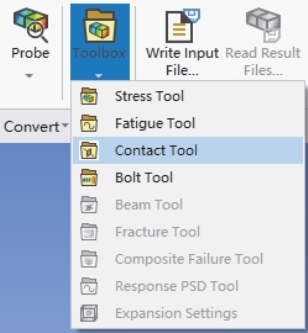

在“Solution”工具栏中，选择“Toolbox”→“Contact Tool”按钮，如图5.96 所示，可以使用接触工具获得接触分析结果。在参数表的“Type”项中可以选择求解相应的接触分析结果，包括摩擦应力、接触压力、滑动距离等，如图5.97 所示。

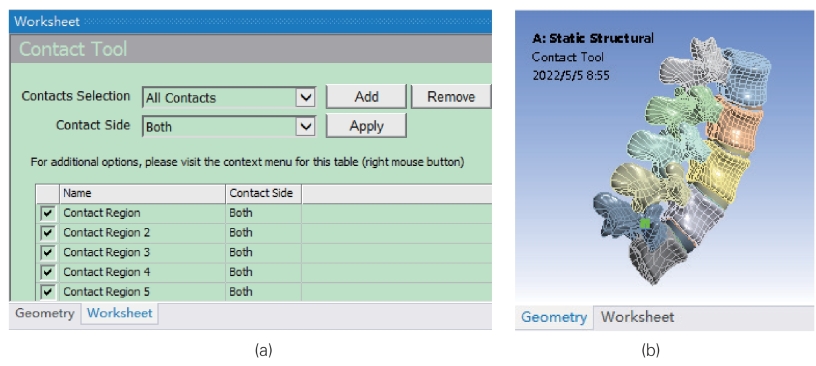

为接触工具选择接触域有两种方式。一是从表单中选择接触域，如图5.98（a）所示，包括接触面、目标面。二是在图形窗口几何体上选择接触域，如图5.98（b）所示。
图5.96 接触分析按钮
图5.97 参数表接触分析选项
图5.98 设置接触域：（a）表单设置；（b）几何体设置
