绘制不同角度插入螺钉的辅助线
1.绘制中立位插入螺钉的辅助线
首先生成绘制基准面，再在其上绘制辅助线。
【操作步骤】
（1）设置螺钉插入点

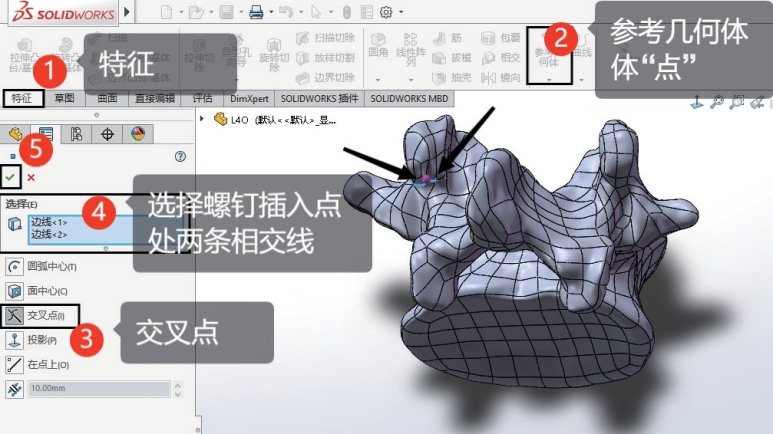

打开处理好的L4 椎骨零件后，选择“特征”工具栏的“参考几何体”→“点”按钮，在属性管理器中设置“选择”选项为螺钉插入点的两条相交的线，并选择“交叉点”，如图4.98 所示，以确定螺钉插入点。
图4.98 设置螺钉插入点
（2）设置螺钉所在基准面

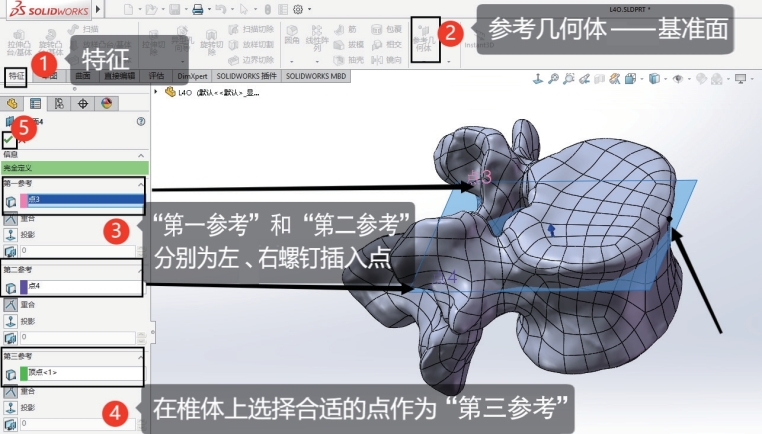

选择“特征”工具栏的“参考几何体”→“基准面”按钮，在属性管理器中设置“第一参考”和“第二参考”分别为步骤（1）所指定的左、右螺钉插入点，并选择“重合”选项，如图4.99 所示。在椎体上选择合适的点作为“第三参考”，单击“确定”按钮，将根据指定的3 个参考点生成基准面。
图4.99 设置螺钉所在基准面
（3）绘制椎骨上的螺钉辅助线

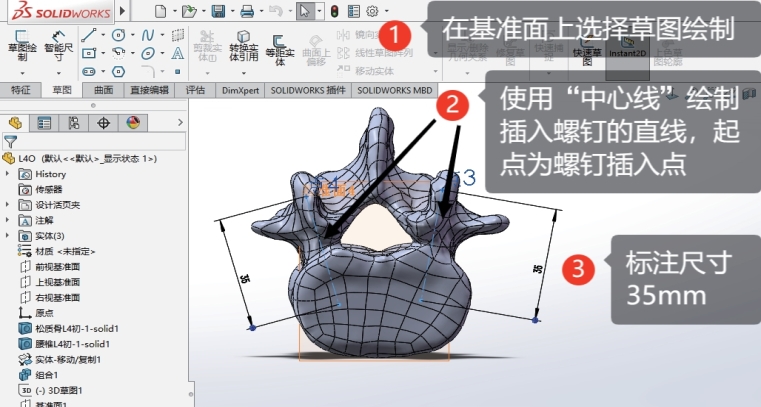

在生成的基准面上使用“草图”工具栏的“中心线”按钮绘制插入螺钉的直线，线段的起点为步骤①设置的螺钉插入点，如图4.100 所示，并标注该辅助线长度为35mm。
图4.100 绘制椎骨上的螺钉辅助线
（4）保存零件
螺钉从中立位向内偏转5°、向外偏转5°、向上偏转5°和向下偏转5°，都需要带有中立位辅助线的腰椎L4 作为参考，因此保留该零件文件名为“L4O”，表示带有中立位辅助线的腰椎L4。另存为4 份带有中立位辅助线的腰椎L4，分别命名为“L4OL”（从中立位向内偏转5°）、“L4OM”（从中立位向外偏转5°）、“L4OCA”（从中立位向上偏转5°）、“L4OCR”（从中立位向下偏转5°）。
2.绘制从中立位向内、向外偏转5°的辅助线
【操作步骤】
（1）绘制从中立位向内偏转5°的辅助线

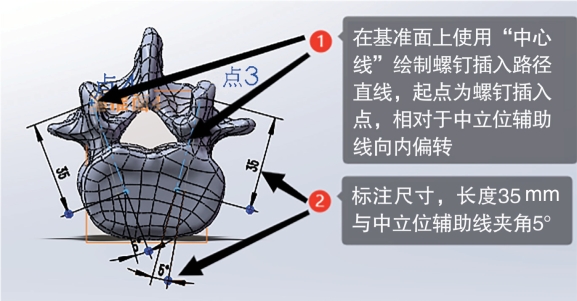

打开保存的“L4OL”零件，在螺钉所在的基准面上使用“草图”工具栏的“中心线”工具，绘制螺钉插入路径的直线。即起点为螺钉插入点，线段相对于中立位辅助线向内偏转，通过智能尺寸标注，设置辅助线长度为35mm，与中立位辅助线间夹角为5°，如图4.101 所示。
图4.101 绘制L4OL 辅助线
（2）隐藏中立位辅助线
通过“隐藏”按钮隐藏原中立位辅助线，以免后续装配螺钉时产生干扰。
（3）保存零件
因为绘制螺钉向内偏转5°且向上偏转5°、向内偏转5°且向下偏转5°时，均需要向内偏转5°的辅助线作为参考，所以需要另存2 份带有向内偏转5°辅助线的L4 腰椎，分别命名为“L3LCA”（向内向上偏转5°）和“L4LCR”（向内向下偏转5°）
（4）绘制从中立位向外偏转5°的辅助线
类似地，打开保存的“L4OM”零件，绘制向外偏转5°的辅助线，并另存为“L3MCA”（向外向上偏转5°）和“L4MCR”（向外向下偏转5°）。
3.绘制从中立位向上、向下偏转5°的辅助线
【操作步骤】
（1）生成基准面

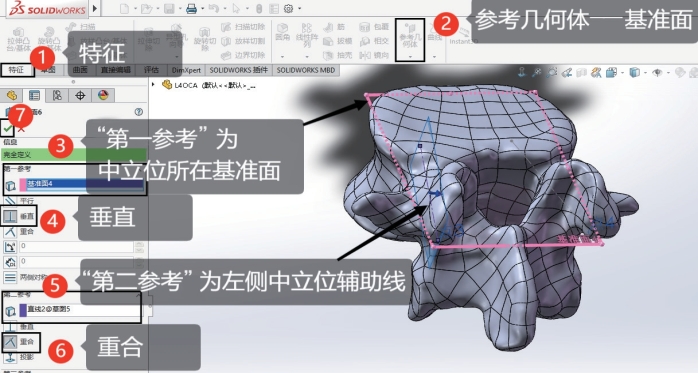

打开保存的“L4OCA”零件，选择“特征”工具栏的“参考几何体”→“基准面”按钮，在属性管理器中设置“第一参考”为中立位辅助线所在基准面，并选择“垂直”选项；“第二参考”为左侧中立位辅助线，并选择“重合”选项，如图4.102 所示。单击“确定”按钮，生成与中立位辅助线所在基准面相垂直的基准面。
（2）绘制左侧从中立位向上偏转5°的辅助线

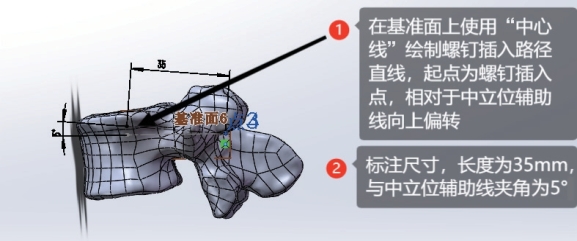

在左侧螺钉基准面上使用“草图”工具栏的“中心线”工具绘制螺钉插入所在的直线。即起点为螺钉插入点，线段相对于中立位辅助线向上偏转，通过智能尺寸标注，设置辅助线长度为35mm，与中立位辅助线间的夹角为5°，如图4.103 所示。
图4.102 生成左侧螺钉基准面
图4.103 绘制L4OCA 辅助线
（3）绘制右侧从中立位向上偏转5°的辅助线
重复步骤（1）（2），生成右侧基准面，在其上绘制从中立位向上偏转5°的辅助线。
（4）绘制从中立位向下偏转5°的辅助线
类似地，打开保存的“L4OCR”零件，绘制左、右侧从中立位向下偏转5°的辅助线。
（5）隐藏中立位辅助线
通过“隐藏”按钮隐藏原中立位辅助线，以免后续装配螺钉时产生干扰。
4.绘制从中立位向内下、外下、内上、外上偏转5°的辅助线
【操作步骤】
（1）生成基准面
打开保存的“L4LCA”零件，选择“特征”工具栏的“参考几何体”→“基准面”按钮，在属性管理器中设置“第一参考”为中立位辅助线所在基准面，并选择“垂直”选项；“第二参考”为左侧向内偏转5°的辅助线，并选择“重合”选项，再单击“确定”按钮，将生成与中立位辅助线所在基准面相垂直且向内偏转5°的基准面。
（2）绘制左侧从中立位向内向上偏转5°的辅助线
在左侧螺钉基准面上使用“草图”工具栏的“中心线”工具绘制螺钉插入所在的直线。即起点为螺钉插入点，线段相对于向内偏转5°的辅助线向上偏转，通过智能尺寸标注，设置辅助线长度为35mm，与向内偏转5°辅助线的夹角为5°。同时，删除原参考的辅助线。
（3）绘制右侧从中立位向内向上偏转5°的辅助线
重复步骤（1）、（2），生成右侧基准面，在其上绘制从中立位向内向上偏转5°的辅助线。
（4）绘制从中立位向内向下偏转5°的辅助线
打开保存的“L4LCR”零件，类似于步骤（1）、（2）、（3），绘制左右侧从中立位向内向下偏转5°的辅助线。
（5）绘制从中立位向外向上偏转5°的辅助线
打开保存的“L4MCA”零件，类似于步骤（1）、（2）、（3），再绘制左右侧从中立位向外向上偏转5°的辅助线。
（6）绘制从中立位向外向下偏转5°的辅助线
打开保存的“L4MCR”零件，类似于步骤（1）、（2）、（3），再绘制左右侧从中立位向外向下偏转5°的辅助线。
