二、绘制连接棒

【操作步骤】

1.新建零件

打开SOLIDWORKS 软件，单击菜单栏“文件”→“新建”按钮，在弹出的“新建SOLIDWORKS 文件”对话框中选择“零件”，再单击“确定”按钮。

2.连接棒草图绘制

在设计树中设置正视于前视基准面，绘制连接棒草图。如图4.78 所示，首先在“草图”工具栏中使用“中心线”按钮绘制对称轴，再使用“直线”按钮绘制长方形，然后使用“智能尺寸”按钮标注连接棒尺寸。

3.旋转凸台生成螺钉模型

使用“特征”工具栏的“旋转凸台/基体”按钮，在属性管理器中设置“旋转轴”为已绘制的虚线对称轴，“方向”为“360.00 度”，通过旋转凸台获得连接棒模型。

最后，单击文件菜单的“保存”按钮，在弹出的对话框中将连接棒保存为零件“.prt”格式。

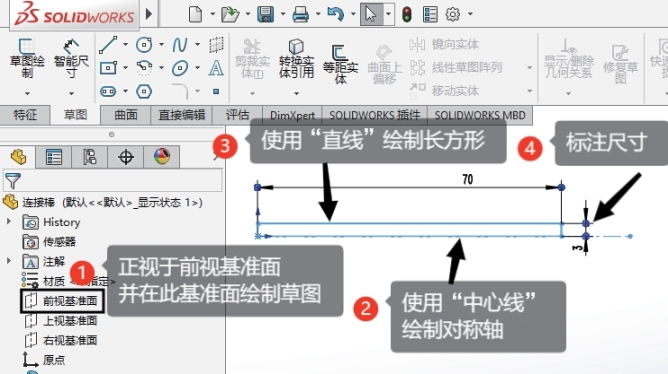

图4.78　绘制连接棒草图
