三、蒙版分离

三、蒙版分离

仅用区域增长有时还不能把相邻椎骨分开。如图2.18（b）所示，此例中的L1 和L2粘连在一起。还需进一步进行蒙版分离处理。蒙版分离过程如图2.20 所示。

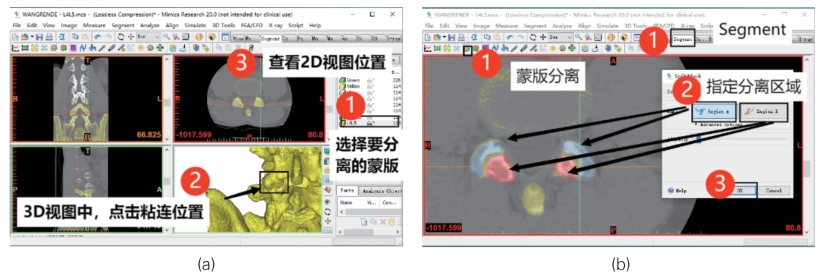

图2.20　蒙版分离：（a）选择区域；（b）蒙版分离设置

【操作步骤】

1.查找要进行分离的区域

在工程管理窗口选择要进行分离处理的蒙版，并在3D 视图中找到需要进行分离的粘连区域，通过单击3D 视图中的粘连区域，可在二维视图中查看相应位置，如图2.20（a）或2.21（a）所示。

2.打开蒙版分离对话框

单击菜单“Segment”→“Split Mask”按钮，或直接单击工具栏的“Split Mask”按钮，将弹出蒙版分离对话框，如图2.22 所示。

3.指定要分离的区域

蒙版分离对话框中，单击“Region A”按钮后，在二维视图中两椎骨粘连处用鼠标勾画属于区域A 的部分。再单击“Region B”按钮后，在二维视图中勾画属于区域B 的部分。如图2.20（b）所示，两种不同颜色指定要分离的区域。

其中画笔直径大小可通过滑动对话框中的“Diameter”滑动条来调节，如图2.22 所示。

4.蒙版分离

在二维视图中两椎骨粘连处勾画完成后［如图2.21（b）］，单击该对话框中的“OK”按钮，完成蒙版分离，得到如图2.21（c）所示的两个椎骨的蒙版。

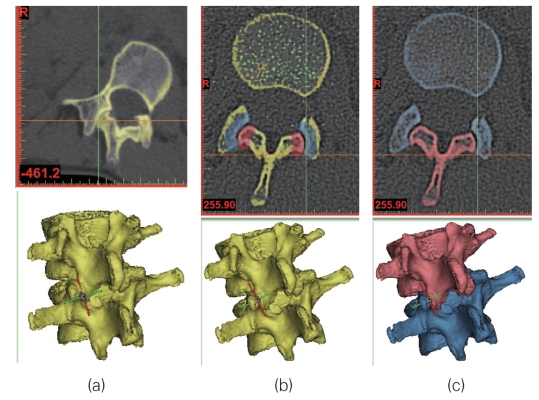

图2.21　蒙版分离：（a）粘连区域；（b）指定分离区域；（c）结果

图2.22　蒙版分离对话框
