装配螺钉和椎骨

三、装配螺钉和椎骨

本小节以中立位螺钉装配为例，其他角度装配步骤类似。

【操作步骤】

1.新建装配体

打开SOLIDWORKS 软件后，单击菜单栏“文件”→“新建”按钮，在弹出的“新建SOLIDWORKS 文件”对话框中选择“装配体”，再单击“确定”按钮。此时，弹出“打开”对话框，从中选择中立位腰椎“L4O”文件，单击“打开”按钮，并单击绘图区的空白位置来放置零件。

2.插入螺钉

单击“装配体”工具栏的“插入零部件”按钮，在弹出的“打开”对话框中选择螺钉零件文件，再单击“打开”按钮，并在绘图区单击空白位置放置螺钉零件。

3.装配螺钉和椎骨

先大致调整螺钉和椎骨间的位置，再按住“Ctrl”键，选中螺钉辅助线和椎骨左侧的辅助线，单击装配体工具栏的“配合”按钮，在属性管理器中选择“标准配合”为“平行”，如图4.104 所示，单击“确定”按钮。

然后，再次单击螺钉辅助线最前面的点和椎体左侧辅助线最前面的点，在属性管理器中选择“重合”，如图4.104 所示，单击“确定”按钮，即可装配左侧螺钉和椎骨。

类似地，重复该项操作装配右侧螺钉和椎骨。

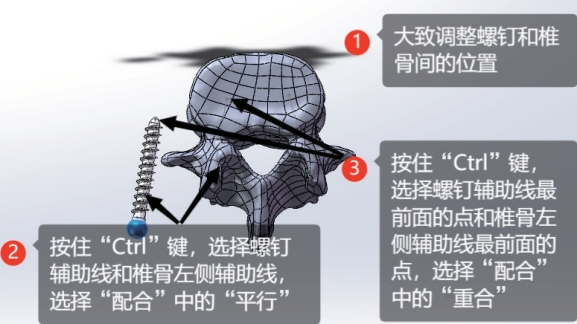

图4.104　装配螺钉和椎骨

4.固定

调整好螺钉与椎骨的相对位置后，在设计树中右击零件，在弹出的快捷菜单中选择“固定”，将全部零件的相对位置固定。

5.裁剪椎骨并保存

裁剪椎骨的步骤详见第4章第6 节，此处不再赘述。裁剪后检查干涉，没有问题即可保存装配体，导出为“.stp”格式，用于后续进行有限元分析。
