五、蒙版编辑
可直接编辑蒙版，对任意孔洞或缺口进行勾画填充，或对多余的毛刺部分进行擦除，手工编辑出准确的分割蒙版。蒙版编辑过程如图2.27 所示。

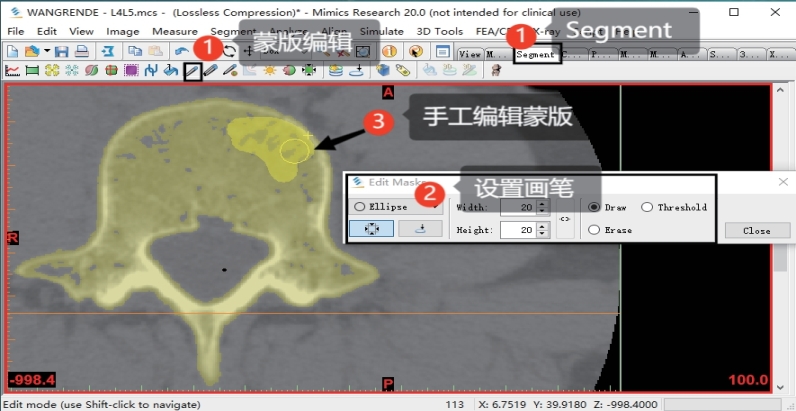

图2.27 蒙版编辑
【操作步骤】
1.打开蒙版编辑对话框
单击菜单“Segment”→“Edit Masks”按钮，或直接单击工具栏的“Edit Masks”
按钮，将弹出蒙版编辑对话框，如图2.28 所示。

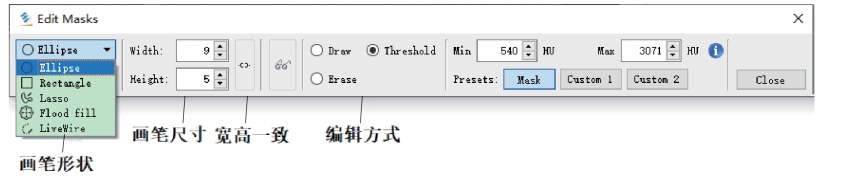

图2.28 蒙版编辑对话框
2.设置画笔
蒙版编辑对话框中可设置画笔形状，如图2.28 所示，可采用圆形（Ellipse）、方形（Rectangle）、套索（Lasso）等多种画笔。
可设置画笔尺寸（宽、高），并可指定画笔的宽度和高度一致或不一致。
可设置编辑方式是勾画（Draw）还是擦除（Erase），或是选取指定阈值范围内的部分（Threshold）。
3.手工编辑蒙版
在二维视图中，通过鼠标左键使用所设置的画笔进行编辑。在任意二维视图中对蒙版的修改都将在所有视图中同时更新显示。
图2.29（a）为使用宽、高均为9 像素的圆形画笔勾画。图2.29（b）为使用套索工具勾描椎体轮廓，松开鼠标后所得结果如图2.29（c）所示。图2.29（d）为使用画笔进行擦除，结果如图2.29（e）所示。如使用指定阈值方式（Threshold），则画笔勾选时仅将像素值在所设定阈值范围内的部分添加到蒙版。例如，图2.29（f）所示的画笔勾画部分，仅在阈值范围内的部分被添加到蒙版，结果如图2.29（g）所示。类似地，在蒙版上的勾画，如图2.29（h）所示，结果仅保留阈值范围内的部分；阈值范围外的部分将从蒙版中去除，结果如图2.29（i）所示。

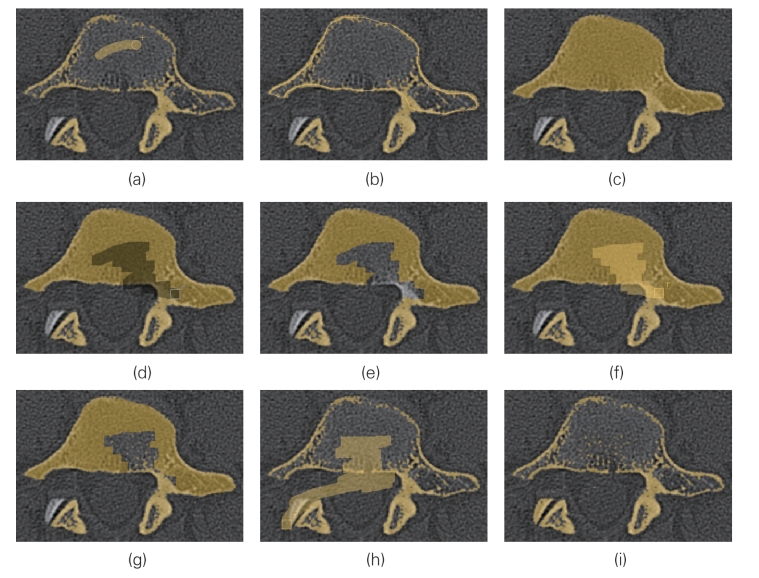

图2.29 蒙版编辑：（a）圆形画笔勾画；（b）套索勾画；（c）套索结果；（d）擦除；（e）擦除结果；（f）阈值方式勾画；（g）阈值方式勾画结果；（h）阈值方式修改蒙版；（i）阈值方式修改结果
对椎骨分割，除了孔洞，可能还存在一些毛刺或缺失部分，如图2.30 所示，可通过编辑蒙版进行精确修整。
对要分割的椎骨的各层切片图像，使用上述修改蒙版的方式逐一修改检查，获得5个腰椎的分割蒙版，用于后续三维重建。

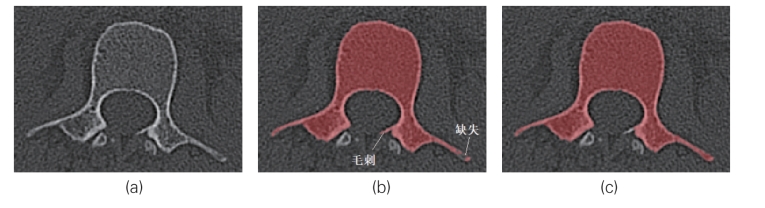

图2.30 蒙版编辑：（a）切片图像；（b）含毛刺和缺失的蒙版；（c）去除毛刺及修补缺失的蒙版
