三、自定义结果

在Mechanical 中，除了可以查看标准结果，还可以根据需要插入自定义结果，包括数学表达式和多个结果的组合等。显示自定义结果，既可在“Solution”工具栏中的“Result”选项组中选择“User Defined Result”按钮，如图5.99（a）所示；也可在流程树中右击“Solution”项，在弹出的快捷菜单中选择“Insert”→“User Defined Result”按钮，如图5.99（b）所示。在显示自定义结果的参数设置列表中，表达式可以使用各种数学操作符号，包括平方根、绝对值、指数等，如图5.99（c）所示。

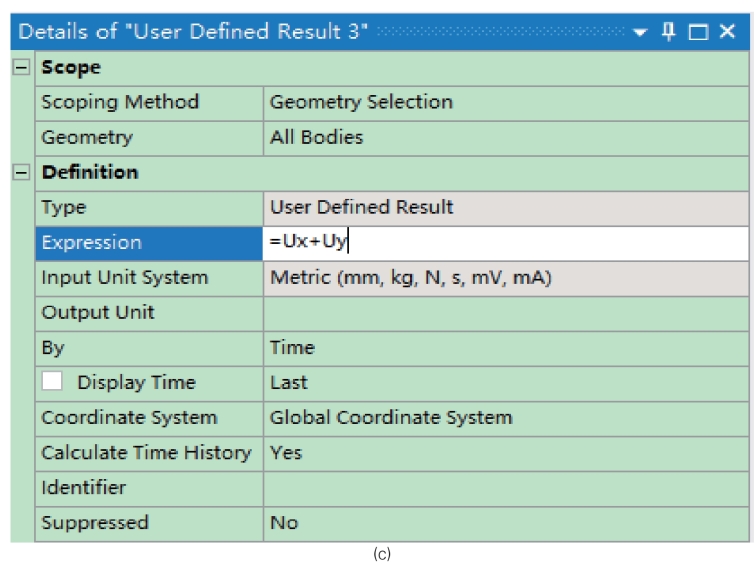

图5.99　自定义结果：（a）工具栏自定义结果按钮；（b）快捷菜单自定义结果按钮；（c）参数表中通过数学表达式自定义分析结果
