Workbench 有限元分析的基本过程
Workbench 有限元分析过程包含前处理、求解和后处理3 个阶段，如图5.11 所示。可通过Workbench 中集成的DesignModeler、Engineering Data、Mechanical 等平台来完成。
图5.11 项目分析流程
前处理阶段创建有限元模型。既可以直接创建有限元模型，也可以先创建几何模型，再对几何模型划分有限元网格而获得有限元模型。本书均采用后一种方式，即前处理阶段进行几何模型创建、定义单元属性后，再进行网格划分操作，来建立有限元模型。几何模型可通过Workbench 中集成的DesignModeler 平台创建，也可导入由其他软件创建的几何模型，并在DesignModeler 中进行修整。定义单元属性是指定所分析对象的材料属性、单元类型等特征。其中定义材料属性可通过Engineering Data 平台来完成。对几何模型，可通过Workbench 的Mechanical 平台的Meshing 模块划分网格获得有限元模型的节点和单元，这样才能进行后续的有限元分析。
求解阶段，根据具体要完成的有限元分析任务，施加相应的载荷和约束，求解获得分析结果，一般是通过Workbench 的Mechanical 平台完成。
后处理阶段，用户可以对计算结果进行相应操作，包括查看结果、显示结果、输出结果、结果组合、误差估计、收敛状况等，以获得感兴趣的结果。这些操作通常可通过Mechanical 平台完成。
脊柱生物力学分析主要是进行结构静力学分析。如图5.8 所示，静力学分析过程包括工程数据（Engineering Data）、几何数据（Geometry）、模型前处理（Model）、参数设置（Setup）、有限元求解（Solution）和后处理（Results）等。图5.8所示的结构静力学分析项目中，每行表格右侧有一个提示符号，各提示符号的含义如表5.1 所示。

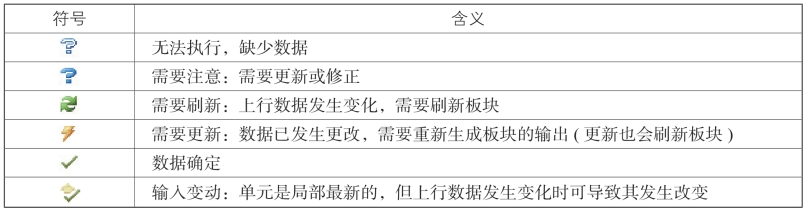

表5.1 静力学分析项目提示符号含义
