平滑按钮组主要按钮

“松弛”：通过尽量减少单独多边形间的角度，使网格更平滑。

“删除钉状物”：检测并对多边形网格上的单点尖峰进行展平从而去除。

“减少噪音”：将三角形顶点移至统计的正确位置，以弥补噪声（噪声会使得锐边变钝或使平滑曲线变粗糙）。

使用以上平滑按钮时，可在管理器面板中拖动滑动条设置平滑级别，如图3.17 所示，并单击“应用”按钮预览结果。最后要单击对话框的“确定”按钮，相应的平滑处理才能生效。

对如图3.18（a）所示的模型，分别进行较低等级的松弛、删除钉状物、减少噪音所得结果，分别如图3.18（b）、（c）和（d）所示；分别进行较高等级的松弛、删除钉状物、减少噪音所得结果，分别如图3.18（e）、（f）和（g）所示。可见平滑等级应适度，过度平滑将使模型的局部特征丢失。

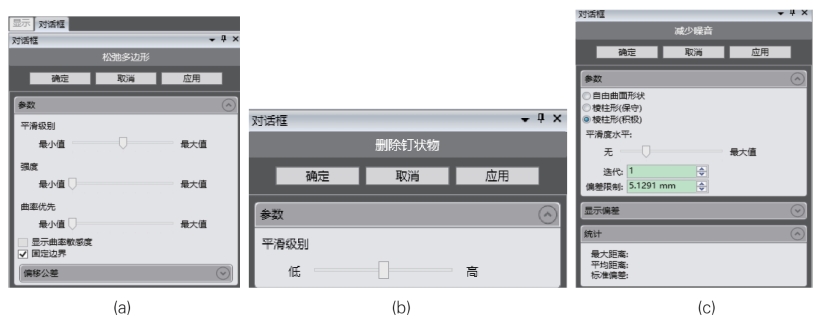

图3.17　平滑参数设置对话框：（a）松弛；（b）删除钉状物；（c）减少噪音

图3.18　平滑处理：（a）原模型；（b）低等级松弛；（c）低等级删除钉状物；（d）低等级减少噪音；（e）高等级松弛；（f）高等级删除钉状物；（g）高等级减少噪音
