四、裁剪椎骨

【操作步骤】

1.打开零件

打开SOLIDWORKS 软件后，单击标准工具栏的“打开”按钮，在弹出的“打开”对话框中选择装配好的椎骨螺钉零件文件，再单击对话框的“打开”按钮，以导入椎骨螺钉零件。

2.复制螺钉

单击“直接编辑”工具栏的“移动/复制实体”按钮，在属性管理器中设置“要移动/复制的实体”为4 个螺钉实体，勾选“复制”复选框，如图4.82 所示，复制数量为3（因每个螺钉分别与皮质骨前后结构和松质骨做删减，共需要3 份），再单击“确定”按钮，获得3 份复制的螺钉零件。

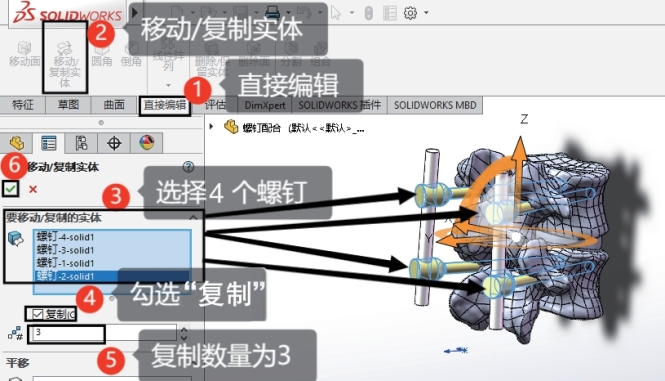

图4.82　复制螺钉

3.裁剪椎骨

以裁剪L3 松质骨为例。在“直接编辑”工具栏中选择“组合”按钮，在属性管理器中设置“操作类型”为“删减”，“主要实体”选择L3 松质骨，“要组合的实体”选择复制的螺钉，如图4.83 所示，再单击“确定”按钮。

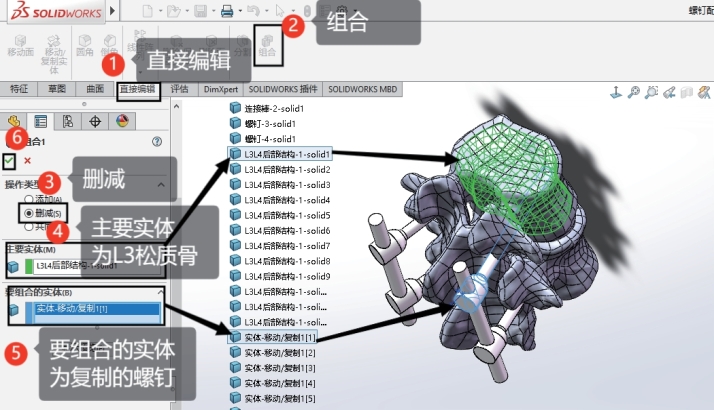

图4.83　裁剪L3 松质骨

用同样的方法对其他椎骨的皮质骨、松质骨与螺钉进行裁剪。全部裁剪后进行干涉检查，如果不存在干涉，则保存该装配体文件，用于后续有限元分析。
