几何体材料赋值

三、几何体材料赋值

Mechanical 是Workbench 的一个重要平台，前处理阶段的网格划分、材料赋值均可在Mechanical 中完成。

【操作步骤】

①进入Mechanical 平台。双击项目的“Model”选项进入Mechanical 平台，在Mechanical 界面左侧的流程树（Outline）中的“Materials”项可以看到已添加的材料，如图5.25 所示。

在流程树的“Materials”下选中某种材料，在下方参数设置栏“Details”中可以看到该材料的具体属性参数值，如图5.26 所示。

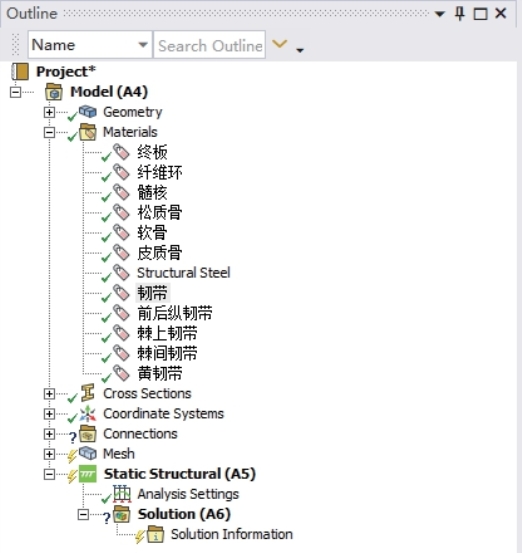

图5.25　Mechanical 界面的流程树下的材料

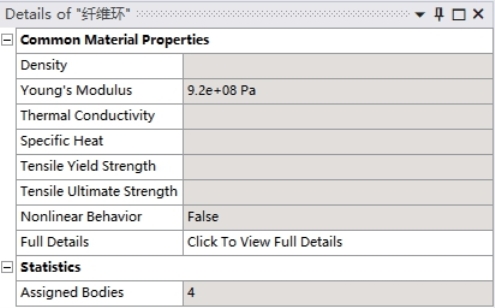

图5.26　材料属性窗口

如果在材料库中添加了新的材料或对材料属性进行了修改，则应在Workbench 界面中单击快捷工具“Refresh Project”，这样才能在Mechanical 界面中显示更改后的材料及其属性值。

②几何体材料赋值。在Mechanical 的流程树的“Geometry”项可以看到导入模型的各组成部分，如图5.27（a）所示。选中某个部件后，在下方参数设置栏可看到具体的属性值，如图5.27（b）所示。参数设置栏的“Material”项是默认材料结构钢“Structural Steel”，单击其后的箭头，在弹出的菜单中选择相应材料，即可完成该几何体的材料赋值。

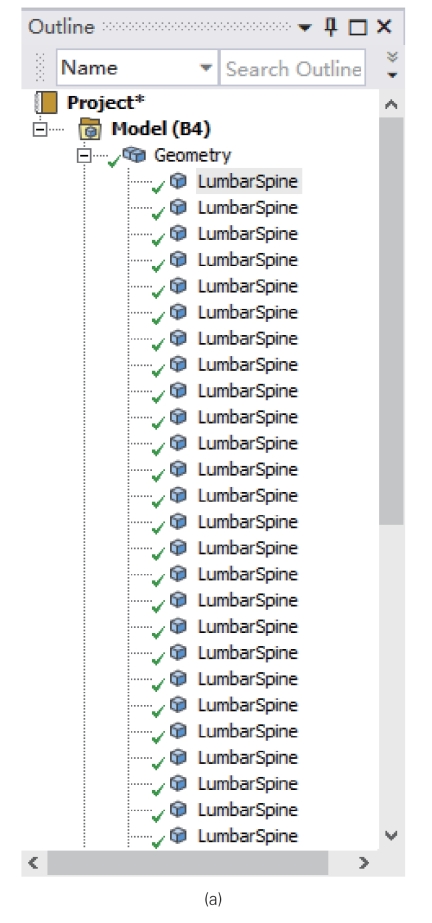

图5.27　材料赋值：（a）流程树中的几何体；（b）几何体材料赋值
