系统的分类与组成

自动喷水灭火系统根据所使用喷头的型式，可分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类；根据系统的用途和配置状况，自动喷水灭火系统又分为湿式系统、干式系统、预作用系统、雨淋系统、水幕系统、自动喷水-泡沫联用系统等。自动喷水灭火系统的分类如图3-3-1所示。

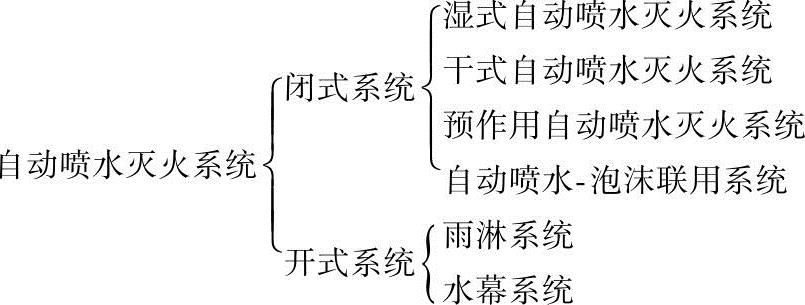

图3-3-1 自动喷水灭火系统的分类

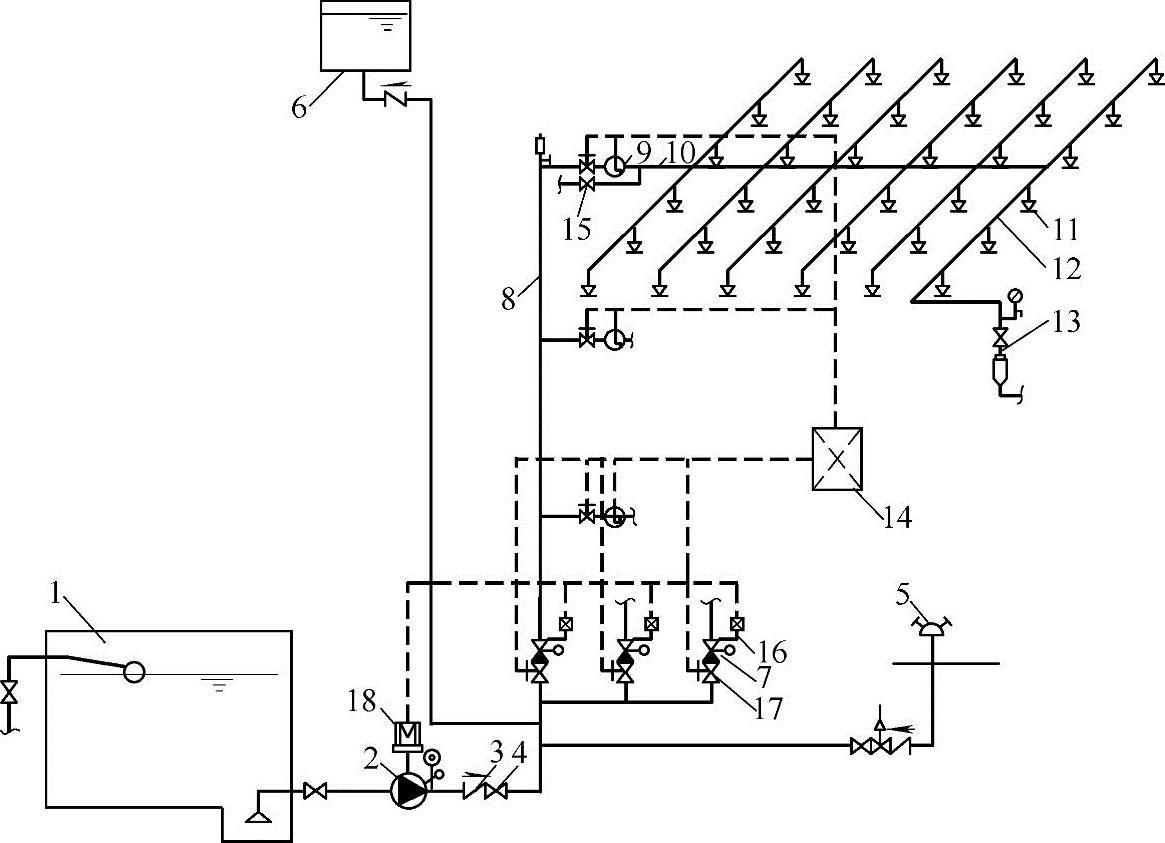

图3-3-2 湿式系统示意图

1—消防水池 2—水泵 3—止回阀 4—闸阀 5—水泵接合器 6—消防水箱 7—湿式报警阀组 8—配水干管 9—水流指示器 10—配水管 11—闭式喷头 12—配水支管 13—末端试水装置 14—报警控制器 15—泄水阀 16—压力开关 17—信号阀 18—驱动电动机
