二、雨淋阀
雨淋阀作为水喷雾灭火系统中的系统报警控制阀，起着十分重要的作用。雨淋阀一般有角式雨淋阀和直通雨淋阀两种。
（一）角式雨淋阀
1.角式雨淋阀组的组成
角式雨淋阀组由角式雨淋阀、供水蝶阀、单向阀、电磁阀、手动快开阀、过滤器、压力开关、水力警铃等主要部件组成，具有功能完善、安全可靠、耐蚀性好、便于安装、维护方便等特点。角式雨淋阀的结构如图3-4-12所示。
2.角式雨淋阀组部件名称及用途
角式雨淋阀组各部件的名称及用途见表3-4-2。

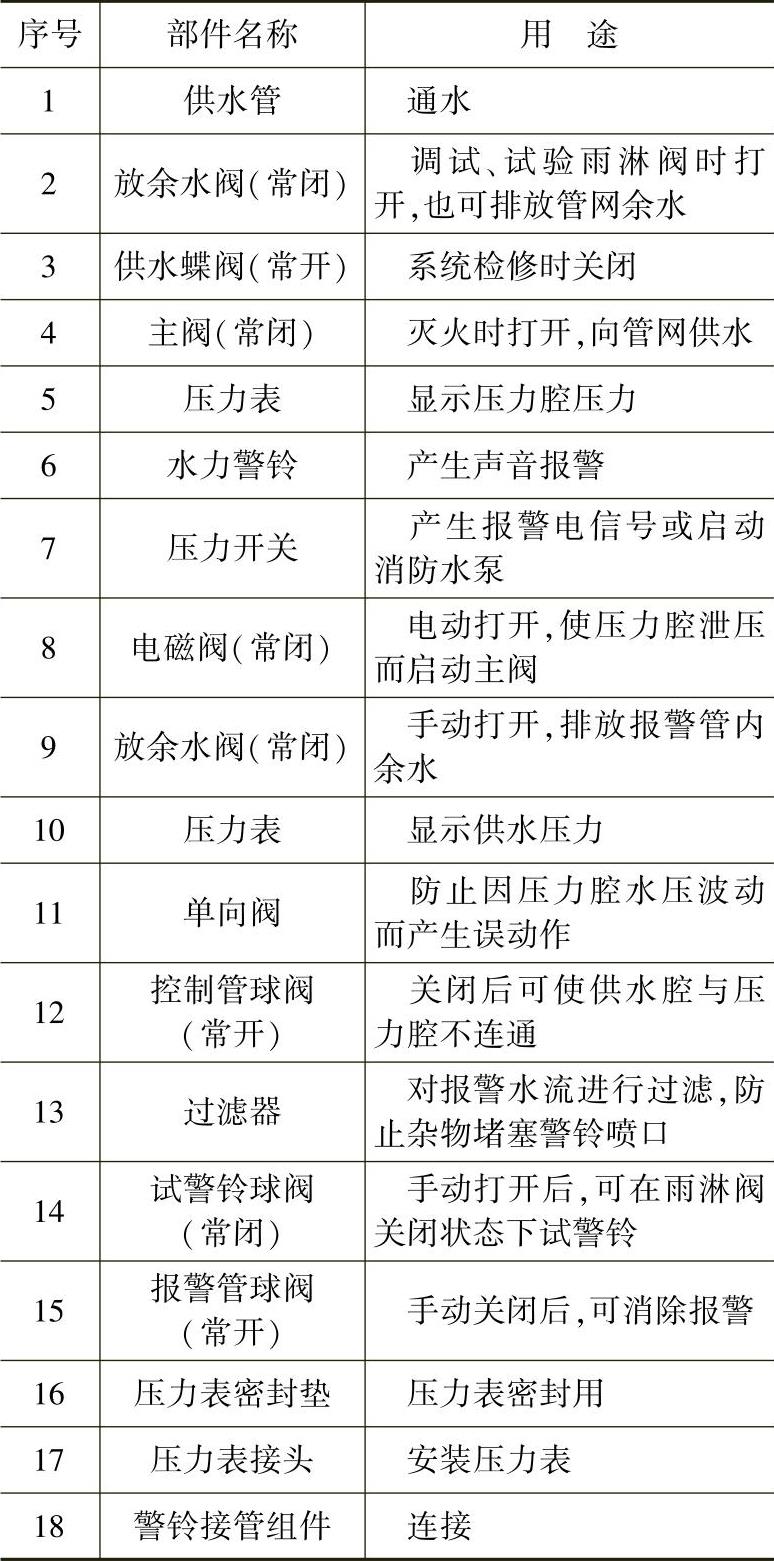

表3-4-2 角式雨淋阀组各部件的名称及用途

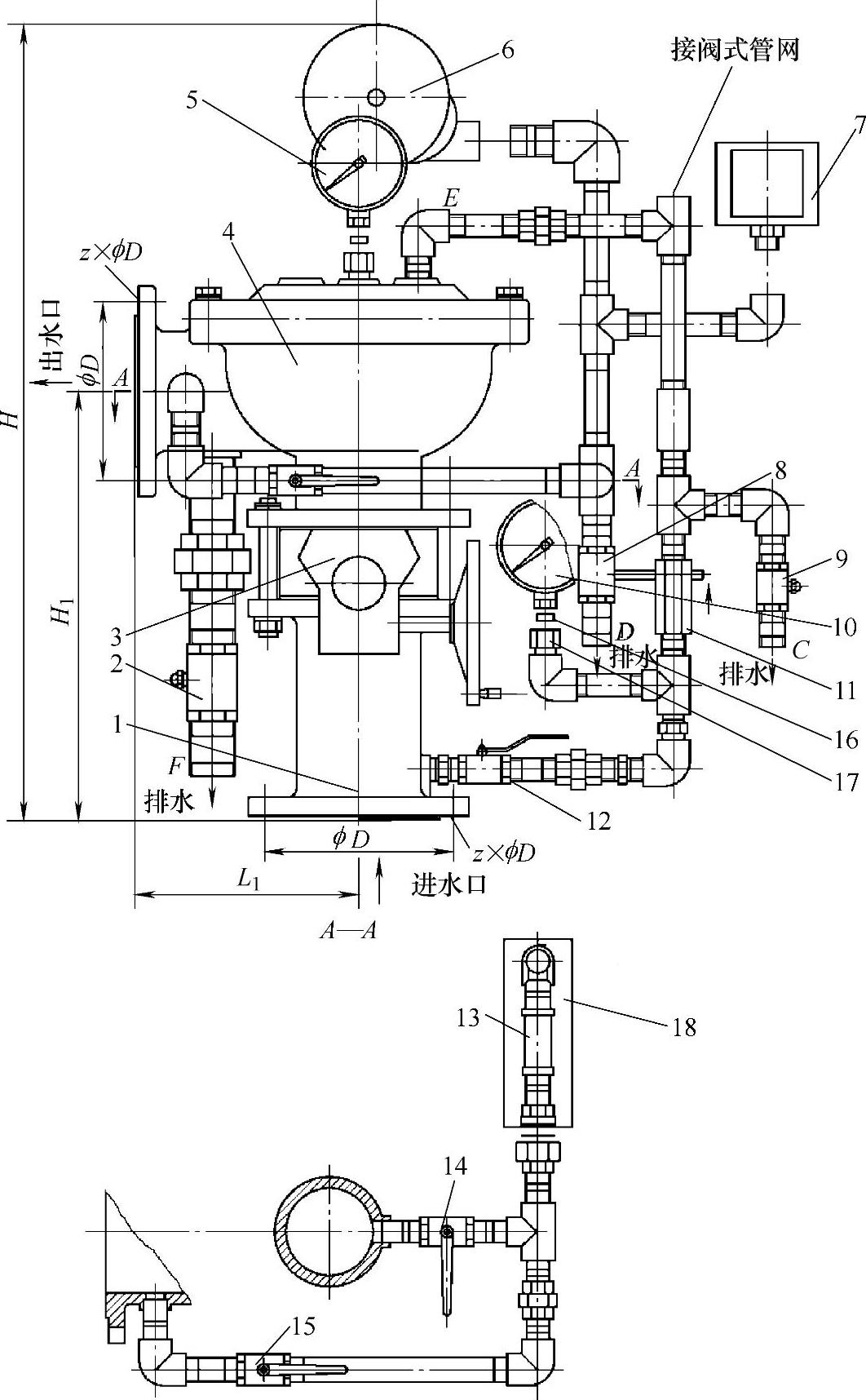

图3-4-12 电动启动角式雨淋阀组示意图
1—供水管 2—放余水阀一 3—供水蝶阀 4—主阀 5—压力表 6—水力警铃 7—压力开关 8—电磁阀 9—放余水阀二 10—压力表 11—单向阀 12—控制管球阀 13—过滤器 14—试警铃球阀 15—报警管球阀 16—压力表密封垫 17—压力表接头 18—警铃接管组件
3.角式雨淋阀的工作原理
角式雨淋阀利用隔膜的上下运动来实现阀瓣的启闭。隔膜将阀分为压力腔（即控制腔）、工作腔和供水腔，来自供水管的压力水流（0.14～1.2MPa）作用于隔膜下部阀瓣，也从控制管路经单向阀进入压力腔而作用于隔膜的上部，由于隔膜上、下受水作用面积的差异，保证了隔膜雨淋阀具有良好的密封性。
当保护区发生火警时，通过火灾报警灭火控制器直接打开隔膜雨淋阀的电磁阀，使压力腔的水快速排出，由于压力腔泄压，使作用于阀瓣下部的水迅速推起阀瓣，水流即进入工作腔，流向整个管网喷水灭火。同时，部分压力水流向报警管网，使水力警铃发出铃声报警，压力开关动作，给值班室发出信号指示或直接启动消防水泵供水。此时，由于隔膜雨淋阀控制管路上的电磁阀具有自锁功能，所以雨淋阀被锁定为开启状态，灭火后，手动将电磁阀复位，稍后雨淋阀将自行复位。
（二）直通雨淋阀
1.直通雨淋阀组的组成
直通雨淋阀组主要由直通雨淋阀、信号蝶阀、单向阀、电磁阀、手动球阀、压力开关、水力警铃等主要部件组成。直通雨淋阀具有功能完善、安全可靠、耐蚀性好、便于安装、维护方便等特点；相对其他形式的雨淋阀而言，还具有水力性能好、水力摩阻损失小的优点。直通雨淋阀组的结构如图3-4-13所示。

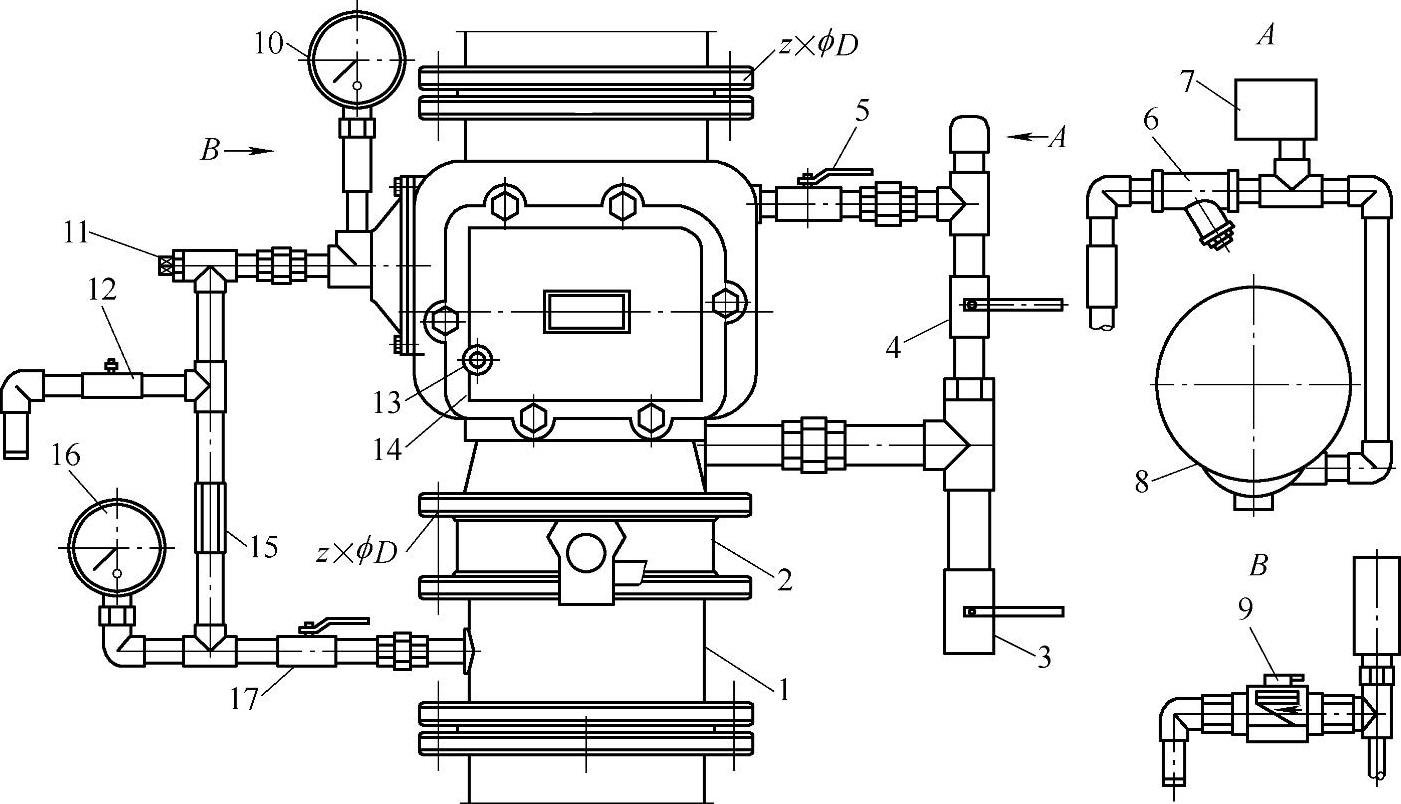

图3-4-13 直通雨淋阀组的结构示意图
1—进水管 2—信号蝶阀 3—排水阀 4—试水阀 5—报警管阀 6—过滤器 7—压力开关 8—水力警铃 9—电磁阀 10—压力表一 11—堵头 12—控制阀 13—复位杆 14—雨淋阀 15—单向阀 16—压力表二 17—控制管阀
2.直通雨淋阀组部件名称及用途
直通雨淋阀组各部件的名称及用途见表3-4-3。
表3-4-3 直通雨淋阀组各部件的名称及用途
3.直通雨淋阀的工作原理
直通雨淋阀利用隔膜的左右运动实现阀瓣的启闭。由隔膜将阀分为控制腔和工作腔。来自供水管的压力水流（0.14～1.6MPa）作用于阀瓣，同时，压力水还从控制管路经单向阀进入控制腔而作用于隔膜的左部，由隔膜通过推杆将力传递到压臂上，由压臂压紧阀瓣，保证隔膜雨淋阀具有良好的密封性。
阀门具有三种控制方式：电动、手动和传动控制。电动控制是当保护区发生火灾时，通过火灾报警控制器直接打开直通雨淋阀的电磁阀，使控制腔的水快速排出。手动控制是人员手动打开控制管路上的手动球阀排水泄压，启动阀门。传动控制是依靠安装在保护区内与系统相连的闭式喷头在火灾时玻璃球破裂，进而排水或排气泄压。由于控制腔的泄压，通过推杆作用在压臂上的力消除，作用于阀瓣下部的水迅速推起阀瓣，水流即进入工作腔，流向整个管网喷水灭火；同时，一部分压力水流向报警管网，使水力警铃发出铃声报警、压力开关动作，发出信号指示或直接启动消防水泵供水。灭火后，需手动复位雨淋阀。
（三）雨淋阀组的功能及设置要求
1.雨淋阀组应具备的功能
1）有自动控制和手动控制两种操作方式。
2）能监测供水、出水压力。
3）能接通或关闭水喷雾灭火系统的供水。
4）能接受电信号电动开启雨淋阀，以及接受传动管信号液动或气动开启雨淋阀。
5）能驱动水力警铃报警。
6）能显示雨淋阀启、闭状态。
2.雨淋阀设置要求
1）雨淋阀组宜设在环境温度不低于4℃，并有排水设施的室内，其位置宜靠近保护对象并便于操作。
2）雨淋阀组设在室外时，雨淋阀组配件应具有防腐功能；设在防爆区的雨淋阀组配件应符合防爆要求。
3）寒冷地区的雨淋阀组应采用电伴热或蒸气伴热进行保温。
4）并联设置的雨淋阀组，雨淋阀入口处应设止回阀。
5）雨淋阀前的管道应设置可冲洗的过滤器；当水雾喷头无滤网时，雨淋阀后的管道上也应设置过滤器。过滤器滤网应采用耐腐蚀金属材料，滤网的孔径应为4.0～4.7目/cm2。
6）雨淋阀的试水口应接入可靠的排水设施。
