细水雾的成雾原理

一、细水雾的成雾原理

（一）细水雾的定义及分级

1.细水雾的定义

细水雾是指在最小设计工作压力下，经喷头喷出并在喷头轴线下方1.0m处的平面上形成的雾滴粒径D_v0.5小于200μm，D_v0.99小于400μm的水雾滴。

2.细水雾的分级

细水雾按水雾中水微粒的大小分为3级，如图3-5-1所示。Ⅰ级细水雾为D_v0.1≤100μm与D_v0.9≤200μm连线的左侧部分，Ⅱ级细水雾为D_v0.1≤200μm与D_v0.9≤400μm连线之间部分且不属于Ⅰ级的水雾，Ⅲ级细水雾为D_v0.1＞400μm与D_v0.99≤1000μm之间的部分。

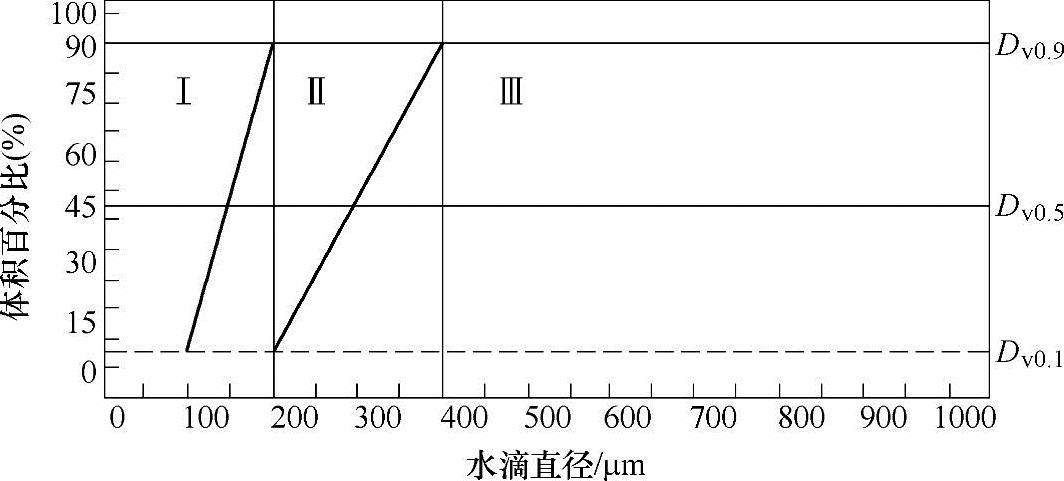

图3-5-1 雾滴粒径等级划分示意图

（二）细水雾的成雾原理分析

1.单流体系统射流成雾原理

液体以很高的速度被释放出来，由于液体与周围空气的速度差而被撕碎成为细水雾；液体射流被冲击到一个固定的表面，由于冲击力将液体打散成细水雾；两股成分类似的液体射流相互碰撞，将液体射流打散成细水雾；超声波和静电雾化器将射流液体振动或电子粉碎成细水雾；液体在压力容器中被加热到高于沸点，突然被释放到大气压力状态形成细水雾。

2.双流体异管系统射流成雾原理

由一套管道向喷头提供灭火介质，另外一套管道提供雾化介质，两种在分离管道系统中传输的物质在喷头处混合，相互碰撞，从而产生细水雾。

3.双流体同管系统射流成雾原理

雾化介质与灭火介质在一套管道内混合，其成雾原理同单流体系统。
