三、水流指示器

（一）水流指示器的组成

水流指示器是在自动喷水灭火系统中，将水流信号转换成电信号的一种水流报警装置，一般用于湿式、干式、预作用、循环启闭式、自动喷水-泡沫联用系统中。水流指示器的叶片与水流方向垂直，喷头开启后引起管道中的水流动，当浆片或膜片感知水流的作用力时带动传动轴动作，接通延时线路，延时器开始计时。达到延时设定时间后，叶片仍向水流方向偏转无法回位，电触点闭合输出信号。当水流停止时，叶片和动作杆复位，触点断开，信号消除。水流指示器的结构如图3-3-24所示。

（二）水流指示器设置要求

1）水流指示器的功能是及时报告发生火灾的部位。在设置闭式自动喷水灭火系统的建筑内，每个防火分区和每个楼层均应设置水流指示器。当水流指示器前端设置控制阀时，应采用信号阀。

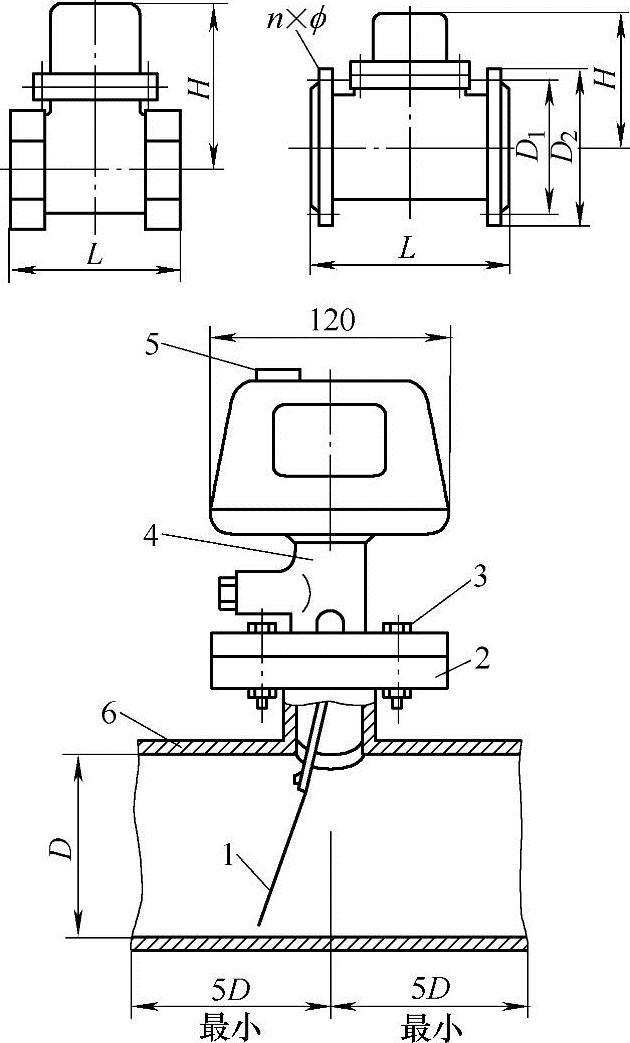

图3-3-24 螺纹式和法兰式水流指示器

1—桨片 2—法兰底座 3—螺栓 4—本体 5—接线孔 6—管道

2）仓库内顶板下喷头与货架内喷头应分别设置水流指示器。
