三、系统组成

电气火灾监控系统是火灾自动报警系统的独立子系统，属于火灾预警系统。电气火灾监控系统的组成示意图如图3-9-11所示。

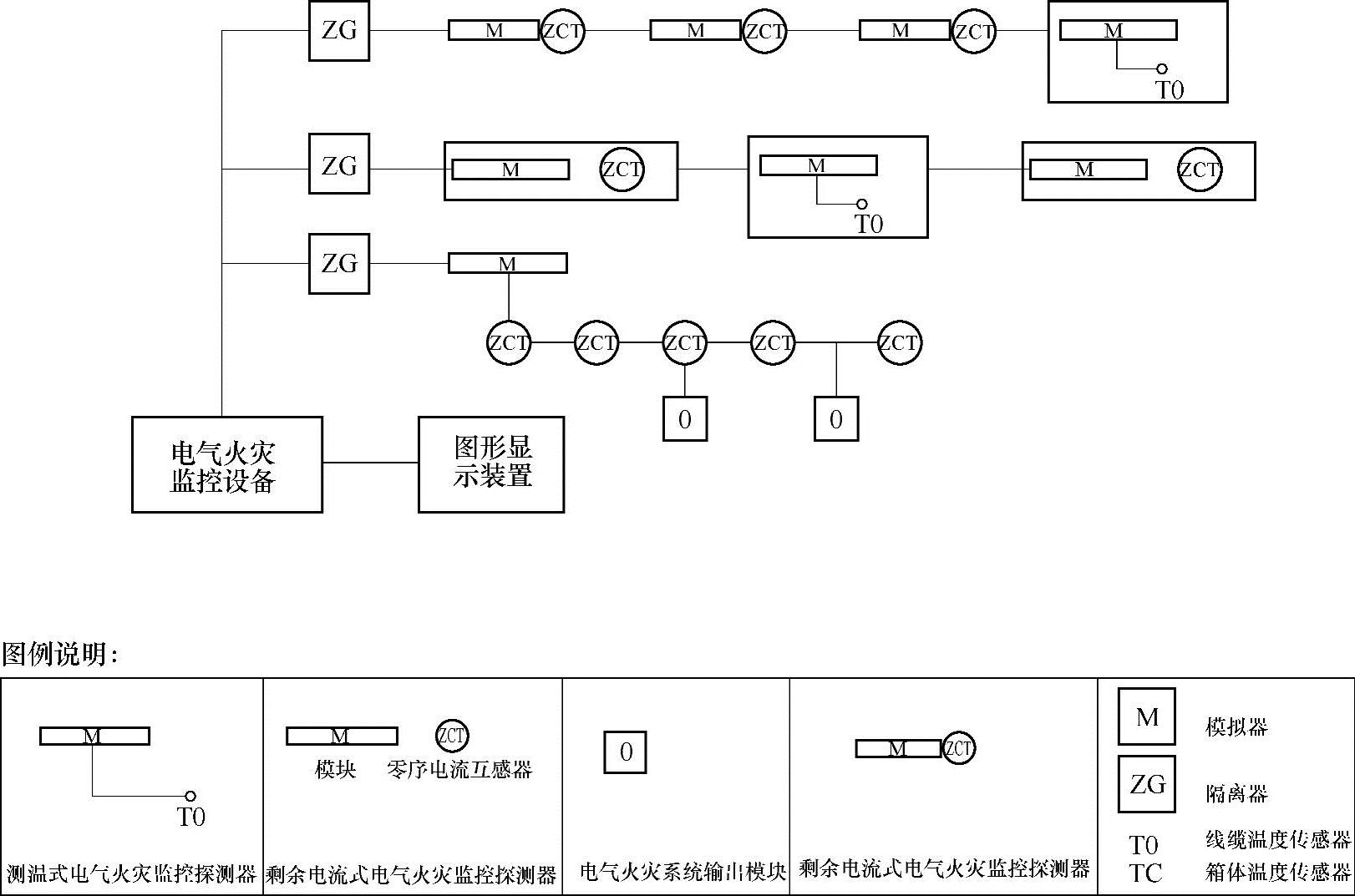

图3-9-11 电气火灾监控系统的组成示意图

1.电气火灾监控器

电气火灾监控器用于为所连接的电气火灾监控探测器的供电，能接收来自电气火灾监控探测器的报警信号，发出声、光报警信号和控制信号，指示报警部位，记录并保存报警信息的装置。

2.电气火灾监控探测器

电气火灾监控探测器是能够对保护线路中的剩余电流、温度等电气故障参数响应，自动产生报警信号并向电气火灾监控器传输报警信号的器件。
