四、压力开关

（一）压力开关的组成

压力开关是一种压力传感器，它是自动喷水灭火系统中的一个部件，其作用是将系统的压力信号转化为电信号。报警阀开启后，报警管道充水，压力开关受到水压的作用后接通电触点，输出报警阀开启及供水泵启动的信号，报警阀关闭时电触点断开。压力开关的构造如图3-3-25所示。

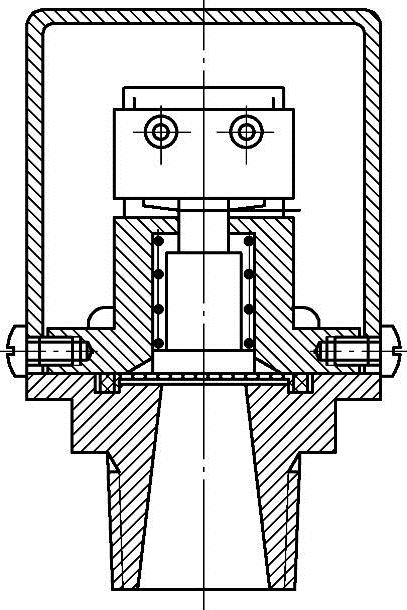

图3-3-25 压力开关

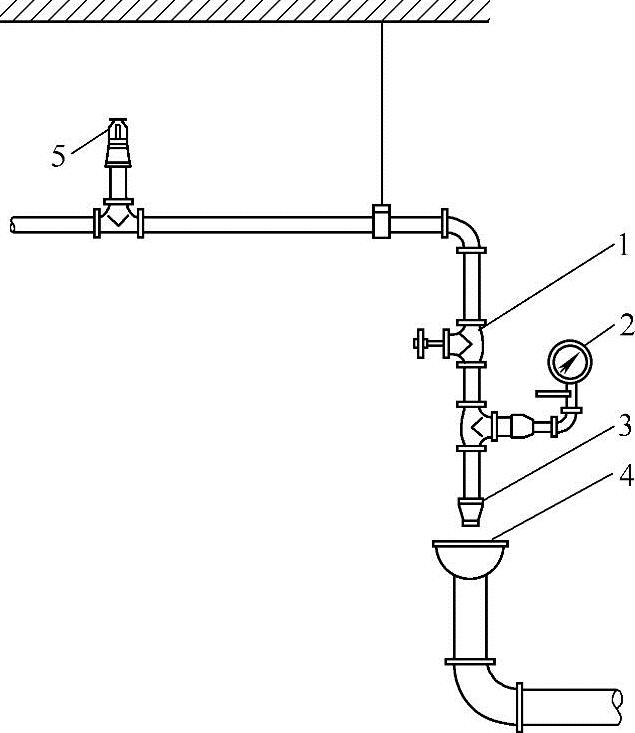

图3-3-26 末端试水装置

1—截止阀 2—压力表 3—试水接头 4—排水漏斗 5—最不利点处喷头

（二）压力开关设置要求

1）压力开关安装在延迟器出口后的报警管道上。自动喷水灭火系统应采用压力开关控制稳压泵，并应能调节启停稳压泵的压力。

2）雨淋系统和防火分隔水幕，其水流报警装置宜采用压力开关。
