二、系统的组成

二、系统的组成

（一）高压二氧化碳灭火系统、内储压式七氟丙烷灭火系统

这类系统由灭火剂瓶组、驱动气体瓶组（可选）、单项阀、选择阀、驱动装置、集流管、连接管、喷头、信号反馈装置、安全泄放装置、控制盘、检漏装置、管道管件及吊钩支架等组成，如图3-6-3所示。

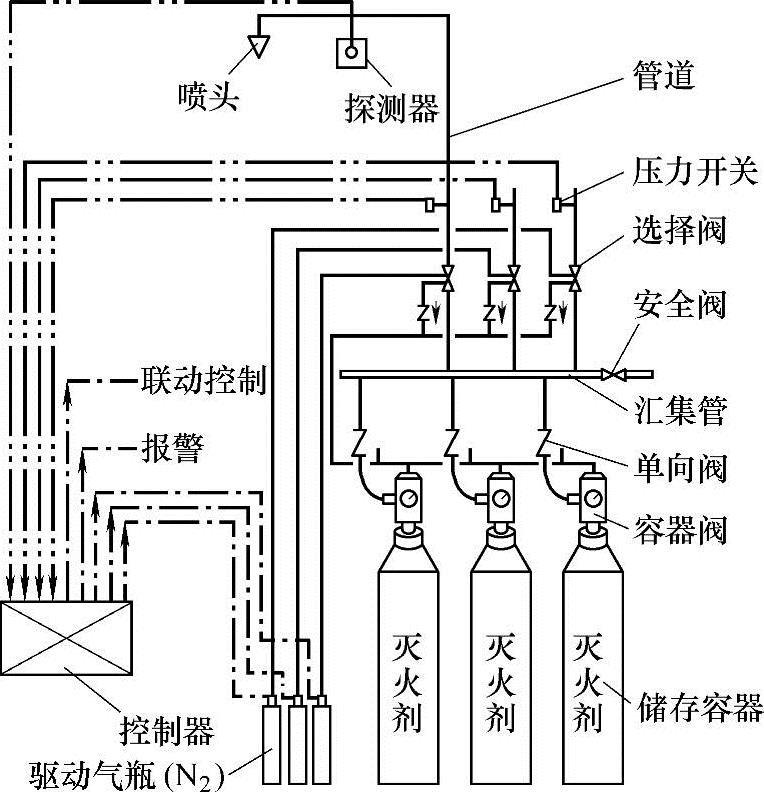

图3-6-3 气体灭火系统组成示意图

（二）外储压式七氟丙烷灭火系统

该系统由灭火剂瓶组、加压气体瓶组、驱动气体瓶组（可选）、单项阀、选择阀、减压装置、驱动装置、集流管、连接管、喷头、信号反馈装置、安全泄放装置、控制盘、检漏装置、管道管件及吊钩支架等组成。

（三）惰性气体灭火系统

惰性气体灭火系统由灭火剂瓶组、驱动气体瓶组（可选）、单项阀、选择阀、减压装置、驱动装置、集流管、连接管、喷头、信号反馈装置、安全泄放装置、控制盘、检漏装置、管道管件及吊钩支架等组成。

（四）低压二氧化碳灭火系统

该系统由灭火剂储存装置、总控阀、驱动器、喷头、管道超压泄放装置、信号反馈装置、控制器等组成。

（五）无管网灭火系统

1.柜式气体灭火装置

该装置一般由灭火剂瓶组、驱动气体瓶组（可选）、容器阀、减压装置（针对惰性气体灭火装置）、驱动装置、集流管（只限多瓶组）、连接管、喷头、信号反馈装置、安全泄放装置、控制盘、检漏装置、管道管件等组成。

2.悬挂式气体灭火装置

该装置由灭火剂储存容器、启动释放组件、悬挂支架等组成。
