四、雨淋系统

雨淋系统由开式喷头、雨淋阀组、水流报警装置、供水与配水管道以及供水设施等组成。它与前几种系统的不同之处在于，雨淋系统采用开式喷头，由雨淋阀控制喷水范围，由配套的火灾自动报警系统或传动管系统启动雨淋阀。雨淋系统有电动、液动和气动控制方式，常用的电动和液动雨淋系统分别如图3-3-5和图3-3-6所示。

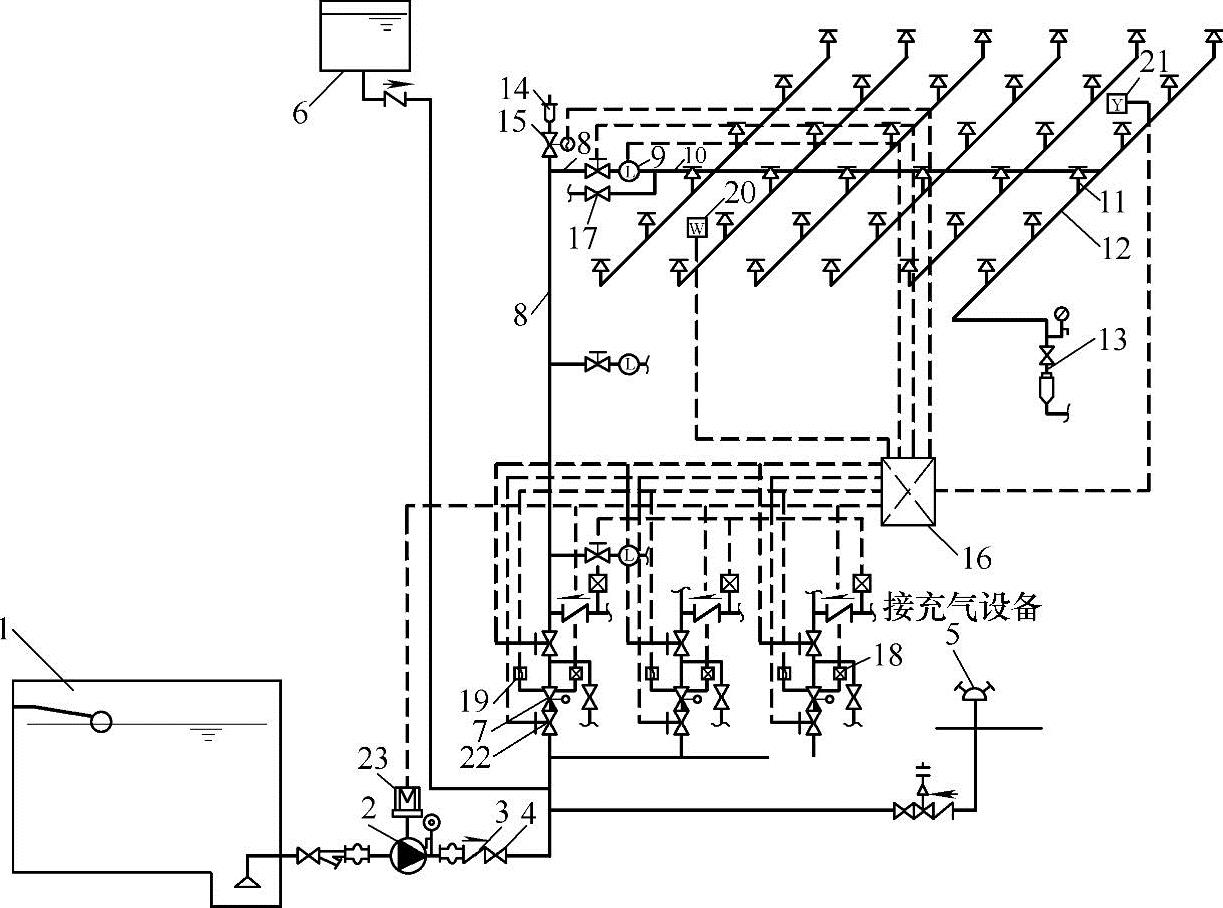

图3-3-4 预作用系统示意图

1—消防水池 2—水泵 3—止回阀 4—闸阀 5—水泵接合器 6—消防水箱 7—预作用报警阀组 8—配水干管 9—水流指示器 10—配水管 11—闭式喷头 12—配水支管 13—末端试水装置 14—排气阀 15—电动阀 16—报警控制器 17—泄水阀 18—压力开关 19—电磁阀 20—感温探测器 21—感烟探测器 22—信号阀 23—驱动电动机

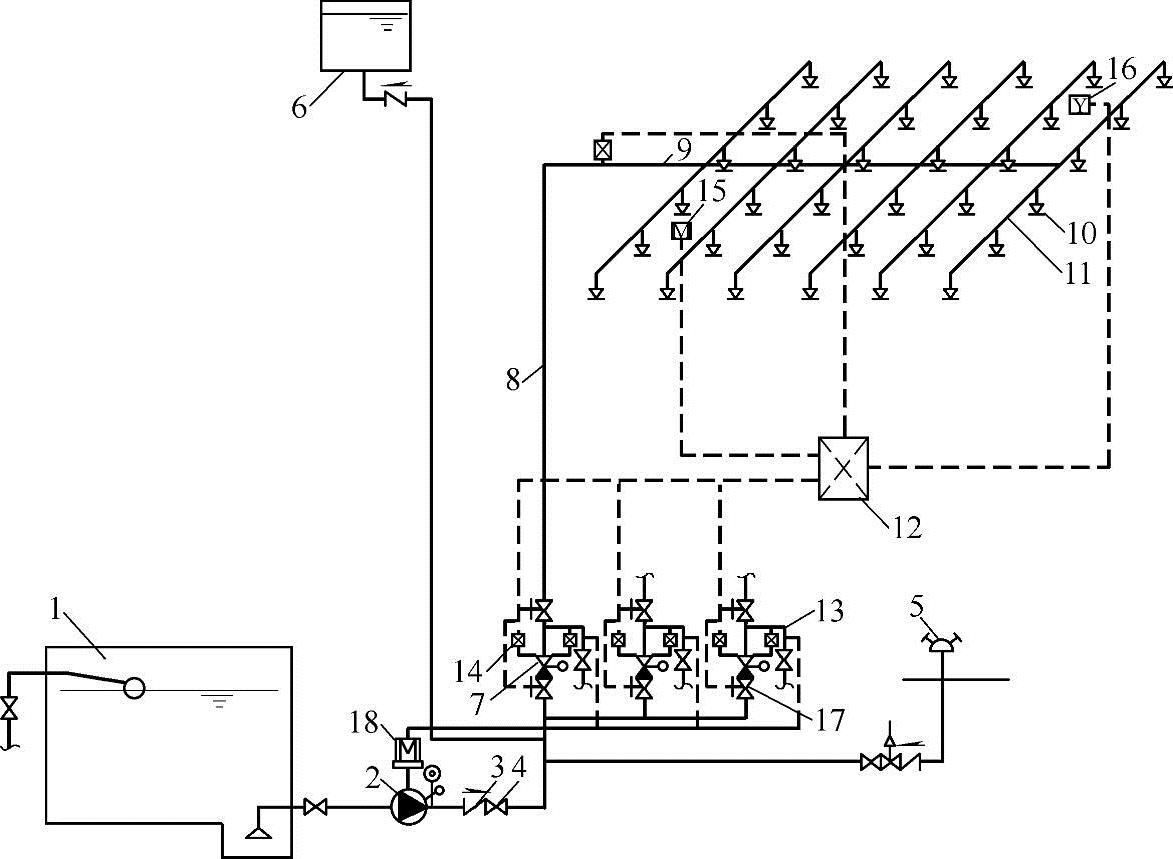

图3-3-5 电动雨淋系统示意图

1—消防水池 2—水泵 3—止回阀 4—闸阀 5—水泵接合器 6—消防水箱 7—雨淋报警阀组 8—配水干管 9—配水管 10—开式喷头 11—配水支管 12—报警控制器 13—压力开关 14—电磁阀 15—感温探测器 16—感烟探测器 17—信号阀 18—驱动电动机
