预制灭火装置应符合下列规定：

1）灭火剂储存量不得大于150kg。

2）管道长度不得大于20m。

3）工作压力不得大于2.5MPa。

一个防护区或保护对象宜用一套预制灭火装置保护。

一个防护区或保护对象所用预制灭火装置最多不得超过4套，并应同时启动，其动作响应时间差不得大于2s。

管网计算：

1）管网起点（干粉储存容器输出容器阀出口）压力不应大于2.5MPa；管网最不利点喷头工作压力不应小于0.1MPa。

2）管网中干管的干粉输送速率应按下列公式计算：

Q₀=m/t

3）管网中支管的干粉输送速率应按下列公式计算：

Q_b=nQ_i

式中 Q_b——支管的干粉输送速率（kg/s）；

Q_i——单个喷头的干粉输送速率；

n——安装在计算管段下游的喷头数量。

4）管道内径宜按下列公式计算：

式中 d——管道内径（mm）；

Q——管道中的干粉输送速率（kg/s）。

5）管段的计算长度应按下列公式计算：

L=L_Y+ΣL_J

L_J=f（d）

式中 L——管段计算长度（m）；

L_Y——管段几何长度（m）；

L_J——管道附件的当量长度（m）。

6）管网宜设计成均衡系统，均衡系统的结构对称度应满足下列公式要求：

式中 S——均衡系统的结构对称度；

L_max——对称管段计算长度最大值（m）；

L_min——对称管段计算长度最小值（m）。

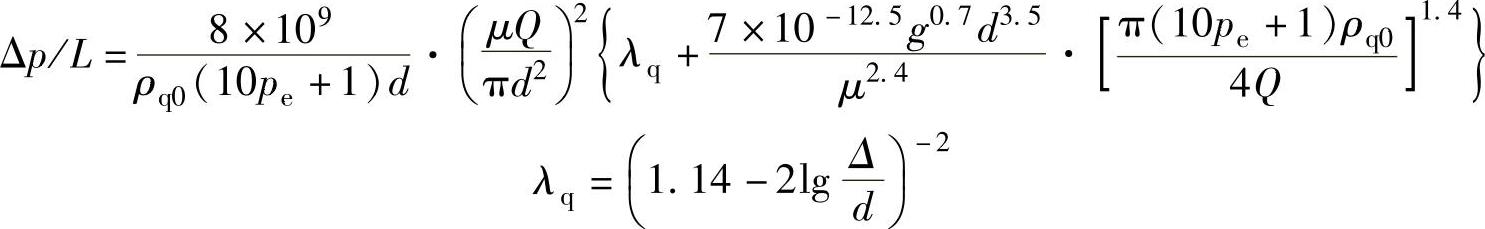

7）管网中各管段单位长度上的压力损失可按下列公式估算：

式中 Δp/L——管段单位长度上的压力损失（MPa/m）；

p_e——管段末端压力（MPa）；

λ_q——驱动气体摩擦阻力系数；

g——重力加速度（m/s²）；取9.81；

Δ——管道内壁绝对粗糙度（mm）。

8）高程校正前管段首端压力可按下列公式估算：

p_b′=p_e+（Δp/L）_iL_i

式中 p_b′——高程校正前管段首端压力（MPa）。

9）用管段中的平均压力代替公式中的管段末端压力，再次求取新的高程校正前的管段首端压力，两次计算结果应满足下列公式要求，否则应继续用新的管段平均压力代替公式中的管段末端压力，再次演算，直至满足下列公式要求。

p_p=（p_e+p_b′）/2

δ=p_b′（i）-p_b′（i+1）/min{p_b′（i），p_b′（i+1）}≤1%

式中 p_p——管段中的平均压力（MPa）；

δ——相对误差；

i——计算次序。

10）高程校正后管段首端压力可按下列公式计算：

式中 p_b——高程校正后管段首端压力（MPa）；

ρ_H——干粉—驱动气体二相流密度（kg/m³）；

γ——流体流向与水平面所成的角（°）；

ρ_Q——管道内驱动气体的密度（kg/m³）。

11）喷头孔口面积应按下列公式计算：

F=Q_i/q₀

式中 F——喷头孔口面积（mm²）；

q₀——在一定压力下，单位孔口面积的干粉输送速率[kg/（s·mm²）]。

12）干粉储存量可按下列公式计算：

m_c=m+m_s+m_r

m_r=V_D（10p_p+1）ρ_q0/μ

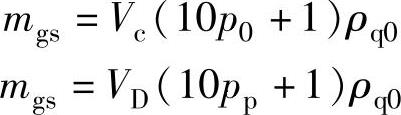

式中 m_c——干粉储存量（kg）；

m_s——干粉储存容器内干粉剩余量（kg）；

m_r——管网内干粉残余量（kg）；

V_D——整个管网系统的管道容积（m³）。

13）干粉储存容器容积可按下列公式计算：

式中 V_c——干粉储存容器容积（m³），取系列值；

K——干粉储存容器的装量系数。

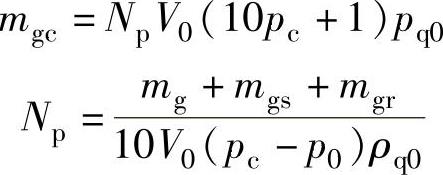

14）驱动气体储存量可按下列公式计算：

①非液化驱动气体：

②液化驱动气体：

m_gc=αV_oNp

m_g=μm

式中 m_gc——驱动气体储存量（kg）；

N_p——驱动气体储瓶数量；

V₀——驱动气体储瓶容积（m³）；

p_c——非液化驱动气体充装压力（MPa）；

p₀——管网起点压力（MPa）；

m_g——驱动气体设计用量（kg）；

m_gs——干粉储存容器内驱动气体剩余量（kg）；

m_gr——管网内驱动气体残余量（kg）；

α——液化驱动气体充装系数（kg/m³）。

15）清扫管网内残存干粉所需清扫气体量，可按10倍管网内驱动气体残余量选取；瓶装清扫气体应单独储存；清扫工作应在48h内完成。
