二、控制阀组

控制阀是细水雾灭火系统的重要组件，是执行火灾自动报警系统控制器启/停指令的重要部件。控制阀的设置应符合以下要求。

（一）控制阀的选择

1.雨淋阀

中、低压细水雾灭火系统的控制阀可以采用雨淋阀。关于雨淋阀的结构、工作原理参见本篇第四章水喷雾灭火系统第五节有关内容。但细水雾灭火系统中使用的雨淋阀的工作压力应满足系统工作的压力要求。

2.分配阀

高压细水雾灭火系统的控制阀组通常采用分配阀，它类似于卤代烷灭火系统中的选择阀，但它不仅具备了选择阀的功能，而且具有启动系统和关闭系统的双重功能；也可采用电动阀和手动阀组合的方式完成控水阀组的功能，如图3-5-7所示。

（二）控制阀的设置

开式系统应按防护区设置分区控制阀，闭式系统应按楼层或防火分区设置分区控制阀。分区控制阀宜靠近防护区设置，并应设置在防护区外便于操作、检查和维护的位置。

（三）动作信号反馈装置

分区控制阀上宜设置系统动作信号反馈装置。当分区控制阀上无系统动作信号反馈装置时，应在分区控制阀后的配水干管上设置系统动作信号反馈装置。闭式系统中的分区控制阀应为带开关锁定或开关指示的阀组。

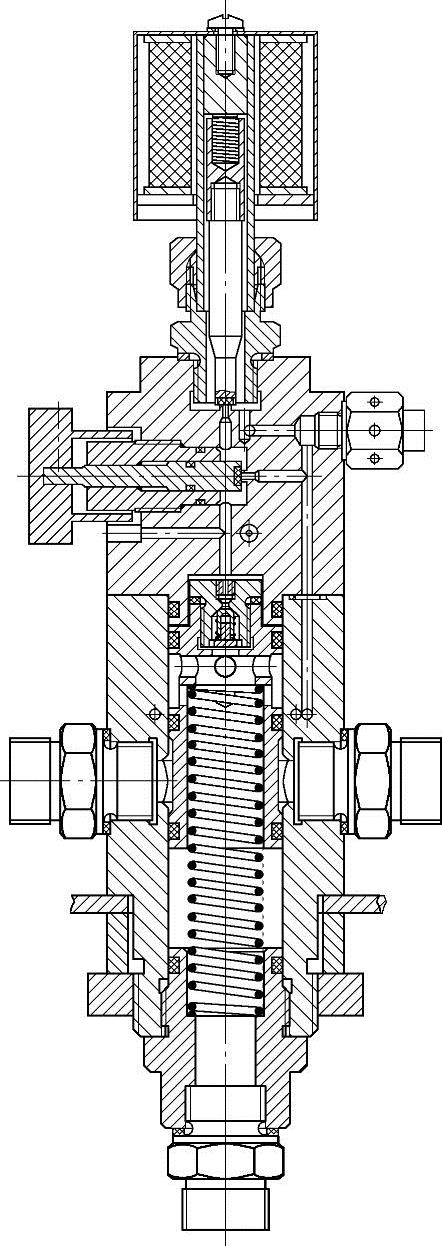

图3-5-7 分配阀示意图
