干式自动喷水灭火系统

干式自动喷水灭火系统（以下简称干式系统）由闭式喷头、干式报警阀组、水流指示器或压力开关、供水与配水管道、充气设备以及供水设施等组成，在准工作状态下，配水管道内充满用于启动系统的有压气体。干式系统的启动原理与湿式系统相似，只是将传输喷头开放信号的介质由有压水改为有压气体。干式系统的组成如图3-3-3所示。

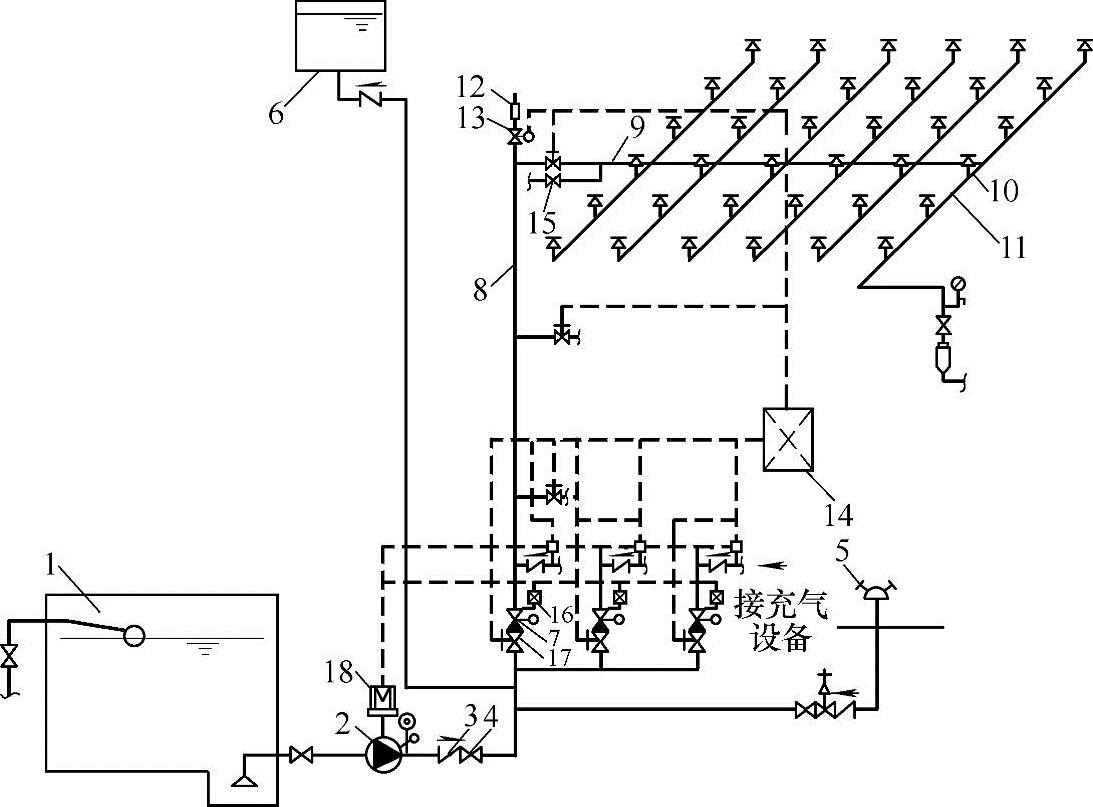

图3-3-3 干式系统示意图

1—消防水池 2—水泵 3—止回阀 4—闸阀 5—水泵接合器 6—消防水箱 7—干式报警阀组 8—配水干管 9—配水管 10—闭式喷头 11—配水支管 12—排气阀 13—电动阀 14—报警控制器 15—泄水阀 16—压力开关 17—信号阀 18—驱动电动机
